Re: Карты Мурманской области.

Сообщение vlasto1 » 19 фев 2012, 17:50

Карты Кольского п-ва 500 метровки ФГУП "Центр "Севзапгеоинформ" квадрат Q36 часть 2 архив 210 мб, Пути сокращены за счёт изъятия одной папки, как понял кому надо и сам её продублирует из названия файла
http://files.mail.ru/MC7CFO
Ссылки действительны 1 месяц :uch_tiv:
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Объявления

Re: Карты Мурманской области.

Сообщение FELIX81 » 27 фев 2012, 11:19

Подскажите скачал карты скинул в OZI, а он их не видит,что делать? :nez-nayu:
FELIX81
Активист

Сообщения: 111
Зарегистрирован: 07 янв 2011, 17:24
Откуда: Мурманская область Никель
Благодарил (а): 3 раз.
Поблагодарили: 12 раз.
Имя: алексей
Техника: Nissan..... Badger FL 330 Mercury 5
ЧИНУК

Re: Карты Мурманской области.

Сообщение sergiolibe » 27 фев 2012, 14:58

Формат карт нужет map.
Аватара пользователя
sergiolibe
Активист

Сообщения: 3436
Зарегистрирован: 07 апр 2010, 22:01
Откуда: Мурмаши-Видяево-Мурманск
Благодарил (а): 179 раз.
Поблагодарили: 366 раз.
Имя: Сергей
Техника: Nissan Almera, Outlender, Yamaha 30, BADGER 430 HD. CF 500A
skype: sergiolibe-
телефон: 9113039350

Re: Карты Мурманской области.

Сообщение vlasto1 » 27 фев 2012, 16:38

Карта состоит из 2 файлов, собственно рисунок png, и файл геопривязки map. map открывается любой картографической программой, и для правки блокнотом. Первые три строки выглядят так :

OziExplorer Map Data File Version 2.2
200 050k--R-36-104А,Б (69 10' 33 30' - 69 20' 34 00') Гранитный.png
200 050k--R-36-104А,Б (69 10' 33 30' - 69 20' 34 00') Гранитный.png

2 строка это название файла карты
3 строка путь где он находится, я ставлю без указания путей чтоб открывался на любом компе у любого пользователя. При правки map файла в ОЗИ, в нём прописываются конкретные пути пользовательского компа.
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение FELIX81 » 28 фев 2012, 16:11

Карта которая работает в OZI имеет два файла это MAP и OZFX3 , которые скачал имеют файл map и png как сделать второй файл OZFX3 или по другому можно помогите :nez-nayu:
FELIX81
Активист

Сообщения: 111
Зарегистрирован: 07 янв 2011, 17:24
Откуда: Мурманская область Никель
Благодарил (а): 3 раз.
Поблагодарили: 12 раз.
Имя: алексей
Техника: Nissan..... Badger FL 330 Mercury 5
ЧИНУК

Re: Карты Мурманской области.

Сообщение vlasto1 » 28 фев 2012, 16:33

FELIX81 писал(а):Карта которая работает в OZI имеет два файла это MAP и OZFX3 , которые скачал имеют файл map и png как сделать второй файл OZFX3 ?


Вы не много путаете, ОЗИ на стационарном компьютере работает с любым файлом картинкой (bmp, jpg, gif, png, tif, ozfx3 ) и плюс к нему файл map.
ОЗИ на КПК а он называется OziExplorerCE работает только с ozfx3+map, получить его можно с помощью программы ozimapmerge_115 которая может сшивать карты обрезая не нужные поля и конвертировать в формат ozfx3 , но для неё нужна комбинация например png+map, jpg+map, и т д. Указываете программе map файл и конвертируете.
Есть ещё чистый конвертер ozi2ozf_setup_303.exe - конвертер графических файлов карт в OZFx3 формат для использования в OziExplorer и OziExplorerCE.

По этому сначала определитесь на чём смотрите карты и принимайте решение
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение FELIX81 » 28 фев 2012, 19:27

ozimapmerge_115 этой программой сшил нужные карты,но при увеличении все становится в квадратах и ни чего не видно ,чего то надо настроить не знаю где,при увеличении четкости нет.
FELIX81
Активист

Сообщения: 111
Зарегистрирован: 07 янв 2011, 17:24
Откуда: Мурманская область Никель
Благодарил (а): 3 раз.
Поблагодарили: 12 раз.
Имя: алексей
Техника: Nissan..... Badger FL 330 Mercury 5
ЧИНУК

Re: Карты Мурманской области.

Сообщение FELIX81 » 28 фев 2012, 19:57

Спасибо vlasto1 все получилось с твоими картами .
FELIX81
Активист

Сообщения: 111
Зарегистрирован: 07 янв 2011, 17:24
Откуда: Мурманская область Никель
Благодарил (а): 3 раз.
Поблагодарили: 12 раз.
Имя: алексей
Техника: Nissan..... Badger FL 330 Mercury 5
ЧИНУК

Re: Карты Мурманской области.

Сообщение vlasto1 » 28 фев 2012, 20:01

То что на превью квадраты на это не надо обращать внимания, сошьётся нормально, а вот если уже на сшитой плохое качество, то надо настраивать.
вот настройка и пример сшивки http://files.mail.ru/FCYVF5
Если пытаетесь сшить те карты что я выкладывал, то советую с map файлов поубирать строки
LL Grid Setup
LLGRID,No,No Grid,Yes,255,16711680,0,No Labels,0,16777215,7,1,Yes,x
Other Grid Setup
GRGRID,Yes,1 km,Yes,0,255,5km,0,16777215,12,0,Yes,Yes,No,x


они нужны для карт где присутствуют поля, координатная сетка, посторонняя информация (Сканированный Генштаб), в этих строках фиксируются маркеры полей для обрезки, поскольку в выложенных картах полей нет, то маркеры лучше убрать для получения более тонких границ сшивки.
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение vlasto1 » 28 фев 2012, 23:05

Это анализ карт которые устанавливаются в навигаторы, что бы можно было посмотреть и сравнить.

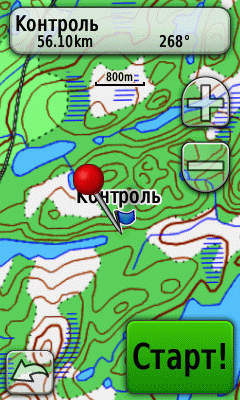

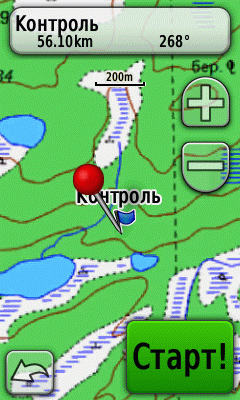

Была выбрана произвольная точка, скрины экрана навигатора Oregon 450
Увеличение выбрано 800м, 500м, 300м, 200м
Вложения
Дороги России 5.25
Дороги России 5.25
Дороги России 5.25
Дороги России 5.25
ТОПО 6.11
ТОПО 6.11
ТОПО 6.11
ТОПО 6.11
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение serggrey » 28 фев 2012, 23:09

FELIX81 писал(а):ozimapmerge_115 этой программой сшил нужные карты,но при увеличении все становится в квадратах и ни чего не видно ,чего то надо настроить не знаю где,при увеличении четкости нет.


Destination Map
Pixel Scale
500 метров 6-7 метров на пиксел.
остальные пропорционально.

и аккуратней с датумом и проекцией.
Вперед бодхисаттва, вперед!
Так почему же тебя не было на тех тракторных санях? Где был, чем занимался все эти годы? Доволен ли ты собой?
Аватара пользователя
serggrey
Активист

Сообщения: 2324
Зарегистрирован: 05 окт 2010, 10:47
Откуда: Мончегорск
Благодарил (а): 1405 раз.
Поблагодарили: 1679 раз.
Имя: serggrey
Техника: Ротан 420;S9,9(20)bs и др.
Canon 600d; Tamron 16-300 и др.
Xiaomi Yi Action Camera;
Tamrac 5766 Velocity 6x.

Re: Карты Мурманской области.

Сообщение vlasto1 » 28 фев 2012, 23:09

Продолжим
Вложения
Тропы России 2010
Тропы России 2010
Тропы России 2010
Тропы России 2010
ФГУП "Центр "Севзапгеоинформ"
ФГУП "Центр "Севзапгеоинформ"
ФГУП "Центр "Севзапгеоинформ"
ФГУП "Центр "Севзапгеоинформ"
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение vlasto1 » 28 фев 2012, 23:11

Последнее
Вот и смотрите у кого что стоит в навигаторах.
Вложения
Генштаб
Генштаб
Генштаб
Генштаб
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение serggrey » 28 фев 2012, 23:22

vlasto1,

Сколько по объему занимает весь Кольский в масштабах 500м, 1 км у карт от ФГУП "Центр "Севзапгеоинформ"?
Вперед бодхисаттва, вперед!
Так почему же тебя не было на тех тракторных санях? Где был, чем занимался все эти годы? Доволен ли ты собой?
Аватара пользователя
serggrey
Активист

Сообщения: 2324
Зарегистрирован: 05 окт 2010, 10:47
Откуда: Мончегорск
Благодарил (а): 1405 раз.
Поблагодарили: 1679 раз.
Имя: serggrey
Техника: Ротан 420;S9,9(20)bs и др.
Canon 600d; Tamron 16-300 и др.
Xiaomi Yi Action Camera;
Tamrac 5766 Velocity 6x.

Re: Карты Мурманской области.

Сообщение vlasto1 » 28 фев 2012, 23:29

serggrey писал(а):vlasto1,

Сколько по объему занимает весь Кольский в масштабах 500м, 1 км у карт от ФГУП "Центр "Севзапгеоинформ"?


Эти карты есть пока только в масштабе 500м и 2 км
2 километровка видна с 3 км до 800 м
500 метровка с 500 до 120
Если есть 250 метровка (окрестности Мурманска) с 200м
Объём большой, будет примерно 6-7 гигов

Генштаб 5 км+2 км+1 км+0,5 км объём 2,5 гигов (не всё покрытие 500метровок)
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение serggrey » 28 фев 2012, 23:40

То есть...

vlasto1 писал(а):ФГУП "Центр "Севзапгеоинформ"
Объём большой, будет примерно 6-7 гигов

А Генштаб 5 км+2 км+1 км+0,5 км объём 2,5 гигов (не всё покрытие 500метровок)?



Странно, я полагал, что все карты ФГУП "Центр "Севзапгеоинформ" сделаны из Генштаба, почему же они больше в три раза, при том, что имеют векторную, а не растровую основу...

А Garmin-ы, эти 6-7 Гигов нормально используют, без тормозов?
Вперед бодхисаттва, вперед!
Так почему же тебя не было на тех тракторных санях? Где был, чем занимался все эти годы? Доволен ли ты собой?
Аватара пользователя
serggrey
Активист

Сообщения: 2324
Зарегистрирован: 05 окт 2010, 10:47
Откуда: Мончегорск
Благодарил (а): 1405 раз.
Поблагодарили: 1679 раз.
Имя: serggrey
Техника: Ротан 420;S9,9(20)bs и др.
Canon 600d; Tamron 16-300 и др.
Xiaomi Yi Action Camera;
Tamrac 5766 Velocity 6x.

Re: Карты Мурманской области.

Сообщение vlasto1 » 29 фев 2012, 00:04

Возможно где то и есть векторная ФГУП "Центр "Севзапгеоинформ", но в Инете её пока нет, и будет ли не известно.
Поэтому всё что в сети это снимки с их сайта в формате png, получается что это обыкновенный растр.
Объём можно уменьшить с потерей качества и так на 500 метровки ставлю 3 пикселя\метр
Если ставить 1 п\м качество наилучшее, посмотрите выше скрин Мончегорска, объём вырастит в 4 раза.
2 п\м качество хорошее, но тоже очень большой объём.
Поэтому выбрал 3 п\м качество сохраняется при небольшом росте объёма, Для удобства пользования не весь объём одним файлом а разбит на 36 файлов по номенклатуре 2 километровок ГШ.
У меня нормально работает микроSD на 32 гига, практически не тормозится.
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Re: Карты Мурманской области.

Сообщение FELIX81 » 29 фев 2012, 09:27

Есть у меня 500 метровка 70 годов конечно не все квадраты мурманской области.Только пишут про них,что запрещены законом 500 метровки.
FELIX81
Активист

Сообщения: 111
Зарегистрирован: 07 янв 2011, 17:24
Откуда: Мурманская область Никель
Благодарил (а): 3 раз.
Поблагодарили: 12 раз.
Имя: алексей
Техника: Nissan..... Badger FL 330 Mercury 5
ЧИНУК

Re: Карты Мурманской области.

Сообщение alekseyyuryevich » 02 мар 2012, 18:50

vlasto1 писал(а):
serggrey писал(а):vlasto1,

Сколько по объему занимает весь Кольский в масштабах 500м, 1 км у карт от ФГУП "Центр "Севзапгеоинформ"?


Эти карты есть пока только в масштабе 500м и 2 км
2 километровка видна с 3 км до 800 м
500 метровка с 500 до 120
Если есть 250 метровка (окрестности Мурманска) с 200м
Объём большой, будет примерно 6-7 гигов

Генштаб 5 км+2 км+1 км+0,5 км объём 2,5 гигов (не всё покрытие 500метровок)

а продолжение карт будет ?
alekseyyuryevich

Сообщения: 18
Зарегистрирован: 30 апр 2011, 08:18
Откуда: Мурманск
Благодарил (а): 4 раз.
Поблагодарили: 1 раз.
Имя: Алексей
Дополнительная информация: Люблю рыбалку, природу и путешествия
Техника: авто: Nissan
телефон: Thuraya 2510, Iridium 9505
gps Garmin 60scx
фотик: Nikon d610 и d300s

Re: Карты Мурманской области.

Сообщение vlasto1 » 02 мар 2012, 19:15

Продолжение будет скоро, небольшие проблемы с техникой (апгрейд, перенос информации).
Аватара пользователя
vlasto1
Активист

Сообщения: 1831
Зарегистрирован: 13 апр 2011, 19:20
Откуда: Росляково пгт.
Благодарил (а): 11 раз.
Поблагодарили: 745 раз.
Имя: Владимир
Техника: Надувная лодка Zodiac Сadet 310s, мотор Johnson 5HP
skype: vlasto1957
телефон: 9022829936

Пред.След.

Вернуться в Средства эхолокации, навигации и картографии

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

  • Объявления
