Источник света!

[maliiv]

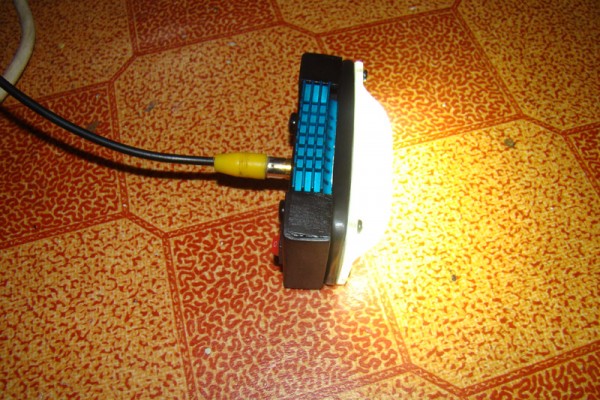

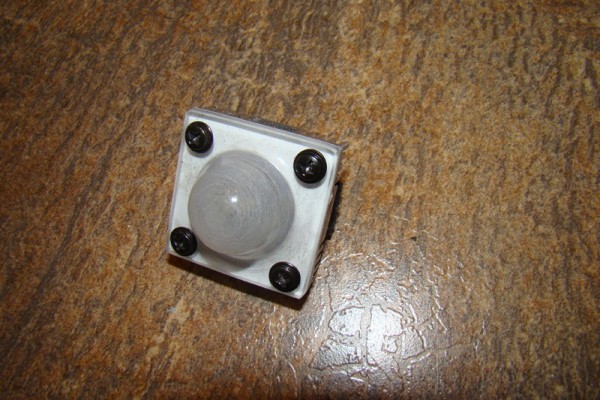

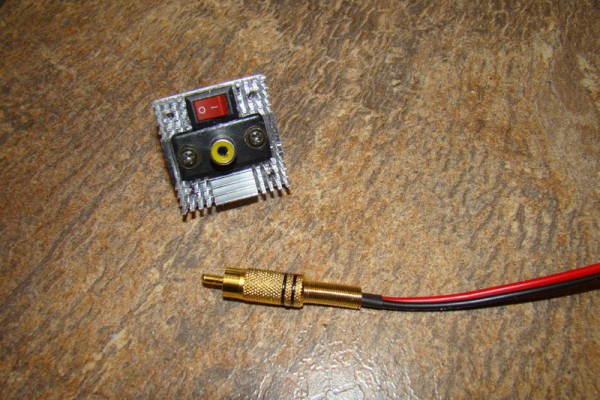

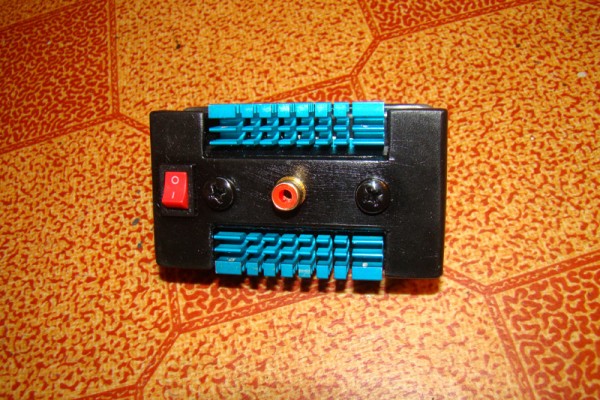

Лесные фонари сделаны на диодах марки LXK2-PWC4-0,200
Один фонарь на одном диоде, второй на 3-х включеных последовательно. Вот этот миниатюрный фонарь на 1 диоде, светит так, что в глазах меркнет...Ну это на вскидку, как штук 10 "люстр". Мощность свечения видна на фото...он перебивает вспышку фотоаппарата. Про фонарь с 3-мя диодами, я уже просто промолчу...Для питания этих устройств от 12V и нужен как раз тот самый пресловутый генератор тока. С помощью него, я могу ток задать через диоды любой, тем самым изменяя яркость освещения и экономя АБ (если это надо)

[maliiv]

Продолжение. Диоды вот здесь http://electronlab.ru/pi/products_id/156278

[Елена, Мурманск]

Лесные фонари сделаны на диодах марки LXK2-PWC4-0,200
Один фонарь на одном диоде, второй на 3-х включеных последовательно. Вот этот миниатюрный фонарь на 1 диоде, светит так, что в глазах меркнет...Ну это на вскидку, как штук 10 "люстр"

Вот что Вы за человек такой? Все у Вас самое лучшее, а у остальных отстой?.

У меня есть налобный фонарь с одним сверх ярким светодиодом (дорогой) .
У меня есть походная люстра на 36 диодов.

И вот что я Вам хочу сказать .

По интенсивности освещения они одинаковые (примерно 200-250 люмен, т.к. 250 люмен по ТТХ у "люстры) ) , но для палатки или землянки "люстра лучше.

[Alco]

Вот что Вы за человек такой? Все у Вас самое лучшее, а у остальных отстой?.

Елена, из поста Игоря я ничего подобного не заметил
Он просто привёл для сравнения световой поток одного диода с 10 люстрами

[Слава]

Вот что Вы за человек такой? Все у Вас самое лучшее, а у остальных отстой?.

Лен. Ну зачем ты так ? Где именно Игорь хаял чужие фонари и расхваливал свой ?Небыло же такого. Есть техданные его фонаря, есть фото показывающее устройство фонарика. Кому интересно и очется тот себе сделает такой , кому неинтересно или лень - купит себе в магазине. Вот.. как то так.
Ты вот разбираешся в моторах и лодках , Игорь в самопальных фонариках. Каждому свое.

[Natalka]

Лена, Игорь-давайте в воскресенье оба на ВТВ. Там и подер разберётесь

[sergiolibe]

Елена, что вы на человека нападаете. Ведь не все хотят покупать, у кого то есть интерес паять, самому что то делать. Ведь не всё за деньги можно купить. Он ведь ни кого не заставляет делать как он. Мне его посты очень нравятся, да и многим другим. Давайте жить дружно

[Елена, Мурманск]

Он просто привёл для сравнения световой поток одного диода с 10 люстрами

это на первый взгяд ...а если вдуматься то это не правда.
как уже писала выше у меня есть и то и это и интенсивность освещения одинаковая.
Я не знаю ТТХ его светодиода, но на моей люстре написано 250 люмен. и светит она одинаково с налобным фонариком у которого один сверх яркмй светодиод.

Поэтому говорить, что один сверхяркий светит в 10раз лучше чем 36 простых диодов считаю не обоснованным.

[Елена, Мурманск]

Лена, Игорь-давайте в воскресенье оба на ВТВ. Там и подер разберётесь

не-е-е, не могу ...это я по "тырнету" злая, а в жизни добрая и пушистая
увижу и ВСЁ пращу

[Елена, Мурманск]

Елена, что вы на человека нападаете. Ведь не все хотят покупать, у кого то есть интерес паять, самому что то делать. Ведь не всё за деньги можно купить. Он ведь ни кого не заставляет делать как он. Мне его посты очень нравятся, да и многим другим. Давайте жить дружно

Я не нападаю, я просто хочу ФАКТОВ !!!
И больше ни-че-го !!!

Еще раз пишу моя "люстра выдает 250 люмен.

Теперь вопрос :
Неужели сверхяркий светодиод выдаёт 2,500 люмен ? , жду ФАКТЫ !!!
Будут факты, что хотя бы в ДВА раза мощнее чем моя "люстра" , то первая попрошу прошения и попрошу сделать на заказ ОДИН светильник.
Повторяю ещё раз, я не со зла, я за СПРАВЕДЛИВОСТЬ !!!

[sergiolibe]

Вот тут диоды с данными есть http://elwo.ru/publ/svetodiody/samye_ja ... /5-1-0-198

[Елена, Мурманск]

maliiv, Вы на меня не сердИтесь, я не со зла....мне тоже нравятся Ваши посты и то что Вы можете делать руками замечательные вещи !!!!
..но-о-о., истина дороже .

[Елена, Мурманск]

Вот тут диоды с данными есть http://elwo.ru/publ/svetodiody/samye_ja ... /5-1-0-198

Спасибо !!!
вот по данной ссылке и видно, что не 2,500 люмен у свехяркого, а всего лиш почти 250 люмен, так что светя они одинокого

[мурманчанин]

Что ж самодельные фанарики имеют право на жизнь.Сделаны действительно как для продажи.Золотые руки.
Я не заморачиваюсь,купил просто сверхяркие кластеры,и доволен.А ЛАМ51 купил обычную лампочку светодиодную для авто на 2ватта.Носит с собой аккум на 2А,на выходные света хватает и даже остается.
Выживаем как можем

[Елена, Мурманск]

maliiv , у меня в подъезде часто горят лампочки и нифига не видно ...Вы мне можете сделать какую то "доборку" к лампочке, что бы она светила долго, пусть даже чуть тусклее , а то гарят лампочки раз в неделю ...ноги поломать можно.

[vlasto1]

Елена к вашей просьбе, поставте диод между клеммами ламп, и 60 будег светить как 25 но очень долго.
А о фонаре, у меня самого есть такая люстра, и не просто светодиоды натырканы в корпус а с отражателями 41 светодиод.
Но то что я увидел у Игоря по скайпу, вам и не снилось, если светануть в лицо метров с 3, глазки к утру придут в норму, не раньше.

[Елена, Мурманск]

Елена к вашей просьбе, поставте диод между клеммами ламп, и 60 будег светить как 25 но очень долго

это то я знаю, но какой диод и как держать паяльник, не знаю

А о фонаре, у меня самого есть такая люстра, и не просто светодиоды натырканы в корпус а с отражателями 41 светодиод. Но то что я увидел у Игоря по скайпу, вам и не снилось, если светануть в лицо метров с 3, глазки к утру придут в норму, не раньше.

т.е. Вы в живую яркость и насыщенность света не видели? ....
а ка же данные по светодиодам? ...просто 250 люмин не много ... это в 10-15 раз меньше чем у ксенона ...а им если посветить в упор, то секунд через 2-3 придёшь в себя ...

[Елена, Мурманск]

Добрые люди ответили.
Может кому пригодится.

Любой диод с прямым током от 1А и обратным напряжением от 400В.

[Елена, Мурманск]

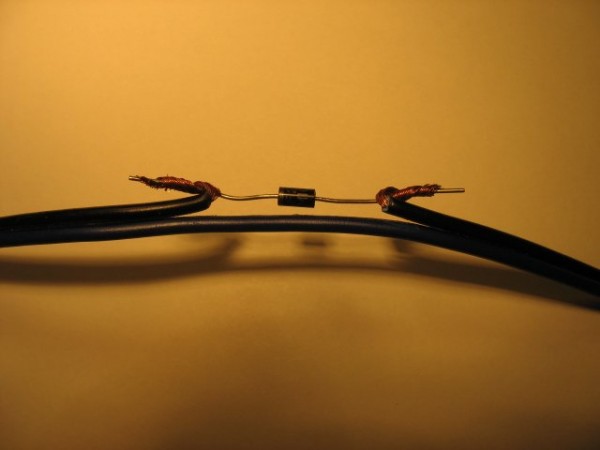

...и ещё одна фоточка, для наглядности.
любой конец провода в сеть,остальной к лампочке.Желательно скрутить получше и замотать изолентой.Здесь диод SF28 ,2 ампера 600 вольт,каким концом куда не имеет значения,подойдёт любой диод на ток 1..2 ампера и напряжение от 400 вольт,в радиолабазах знают,им главное параметры сказать,можно самый распространённый 1N4007.

есть же люди ! ...нарисуют, объяснят ...покажут ...

[zahar]

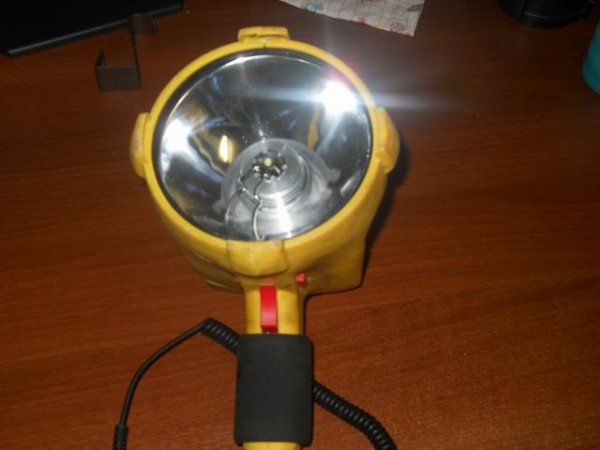

Я тоже баловался со светодиодами вот что получилось

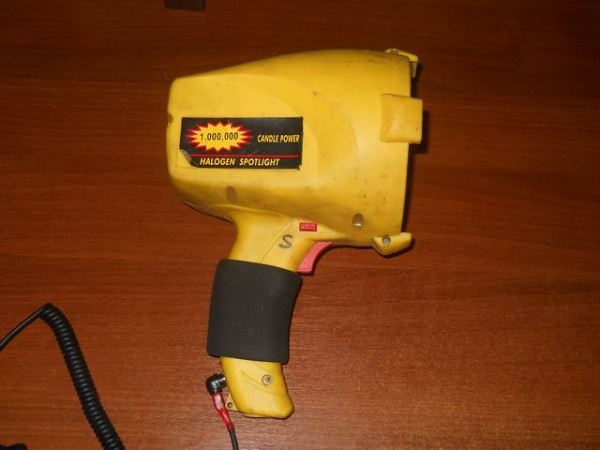

сделано из старого фонаря+светодиод+2 батарейки от старых телефонов(работают по очереди по мере истощения,заряжаются от 12v-220v, светит ярко далеко и наверное долго больше часа не проверял.Применения фонарю пока не нашел
Цена диода прим.130р.
ТТХ светодиода
Низкопрофильный светодиод 3W Emitter Star
Абсолютные максимальные значения для светодиодов 3W Star
Постоянный прямой ток, mA 700
Пиковое значение прямого тока, mA 1000
Средний прямой ток, mA 700
Чувствительность к электростатическому разряду ±16000 V HBM
Температура на кристале, °С 135
Рабочая температура и температура хранения, °С-40...+105
Основные характеристики при 700mА, 25°С
Тип КИПД97А-140-2Б-2-Х
Цвет белый
Световой поток, (Lm) мин.51.7 - тип. 110
Доминантная длина волны, нм мин.4500К- тип.5500К-макс.10000К
Угол обзора 2Q1/2 140°
Прямое напряжение, Vf(V) мин.2.79 - тип.3.55- макс.3.99
Динамическое сопротивление, Ом 1.0
Температурный коэфф. Vf(mV/°С) -2

Пользуюсь на рыбалке в палатке люстрой,почему? у каждого светодиода есть своя линза(купол с верху) у люстры угол обзора светодиодов больше чем у мощных и она больше светит в бок!Увеличить угол обзора у светодиодов можно доп. оптикой или шлифануть родную линзу(купол).
Усвоил при работе : светодиод не лампочка!любое отхождение от ТТХ светодиода сокращает его жизнь или убивает,чтоб этого не происходило нужен правильно подобранный драйвер светодиода
пысы. Когда делал и вникал было очень интересно
ппысы.цена люстры 300ре, - цена одного мощного диода почти 300 ре
пппысы. Закон ОМА не знаю! делал все на глаз
