Теплообменник для газовой горелки в палатку

[egmax]

Всех с НГ.
А хватит ли ТО на 2.3 квт для палатки куб 2.1×2.1×1.8 при забортной t около -10 ? Какая t будет внутри примерно? И какой расход газа при среднем режиме? Может кто знает?

У нас палатка 2.5 на 2.5 на 2.3 самодельный теплообменник с керамикой 2.3 кв нагрел до +8 при уличной -10, но теплообменник был сделан с малым кпд. Сейчас сделаю с большим количеством трубок и думаю показатель температуры увеличится. Баллон 12л на 32 часа примерно

[girvas]

Что такое малое кпд?
Количеством трубок не чего не изменишь.

[техдоктор]

Это ты Эдуард зря... Если труба на выходе горячая, то или трубки допом ставить или доп пластины горизонтально для большего пути теплого воздуха вставлять в тело ТО. Как на обычных печах система дожига.

[girvas]

Пускай будит так.
У теоретиков своя правда.
У практиков своя.

[SLAVENSIS]

Внесу сумятицу в ваши стройные ряды теплолюбивых..., мне комфортно в палатке спать если температура со знаком плюс, не понимаю зачем кочегарить до комнатной если сидишь в штанах?

[Sergey2016]

Чтобы сидеть в трусах

[girvas]

Слава.
У каждого своя степень комфорта.
Мне так нравится когда в палатке от 15 до 20 градусов.

[техдоктор]

Печка есть и не одна, знаю о чем речь.
Про теплолюбивых вопрос не в том, что бы до +20 догнать, а в том, что бы лишнее не жечь и снимать тепло максимальео низко - в ТО... И труба еле теплая - хорошо.

[техдоктор]

Да Эдик примерно так же и мне нравится. Вечером 16, а утром плюс 20... кайф...

[SLAVENSIS]

..а я все думаю как придумать мобильник чтобы легкий, теплый, безопасный...пока получается только...

[SLAVENSIS]

Мучает мысль каталитического горения спирта...
не хватает химического образования... в живом организме же он вон сколько творит...

[Mihail M]

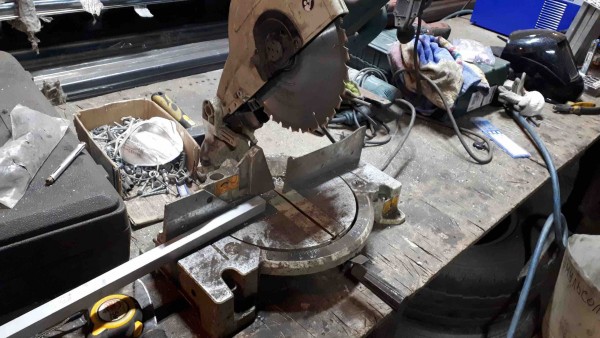

На последней рыбалке, я в очередной раз траванулся продуктами горения пропана и решил наконец собрать свой теплообменник. Как раз, в последнее время просматривал эту тему на разных форумах. В принципе, не вижу больших сложностей в сборке, но вот сделать так, чтобы был высокий кпд, наверное сразу не получится. Почему трубки из квадрата? Спросите вы. Потому что я решил собрать полётный образец из металлолома валявшегося по цеху. Накануне прикупил сварочный аппарат по алюминию, и вот час настал. Поковырялся сегодня пару часов, в процессе начал познавать азы сварки алюминия(первый раз в жизни его варю), так что не судите за внешний вид швов и вот что получилось. Пока что полуфабрикат, но думаю что-то выйдет. Очень понравилась идея компании Сибтермо, с регулировкой оборотов, защитой, сигнализатором и др, возьму на вооружение и попробую повторить, но не с диммером, а с кнопками, диммер мне показался ненадёжным(в подобных приборах быстро отламывается ручка). Долгим нажатием одной из двух кнопок, обороты кулера будут падать или возрастать, при этом издавая сигнал. В общем начало положено и пути назад нет.
ПС я прекрасно понимаю, что этот образец не самый лучший, а возможно и самый худший, я просто тренеруюсь варить алюминий и при этом получаю пользу.

phpBB [video]

[SVB]

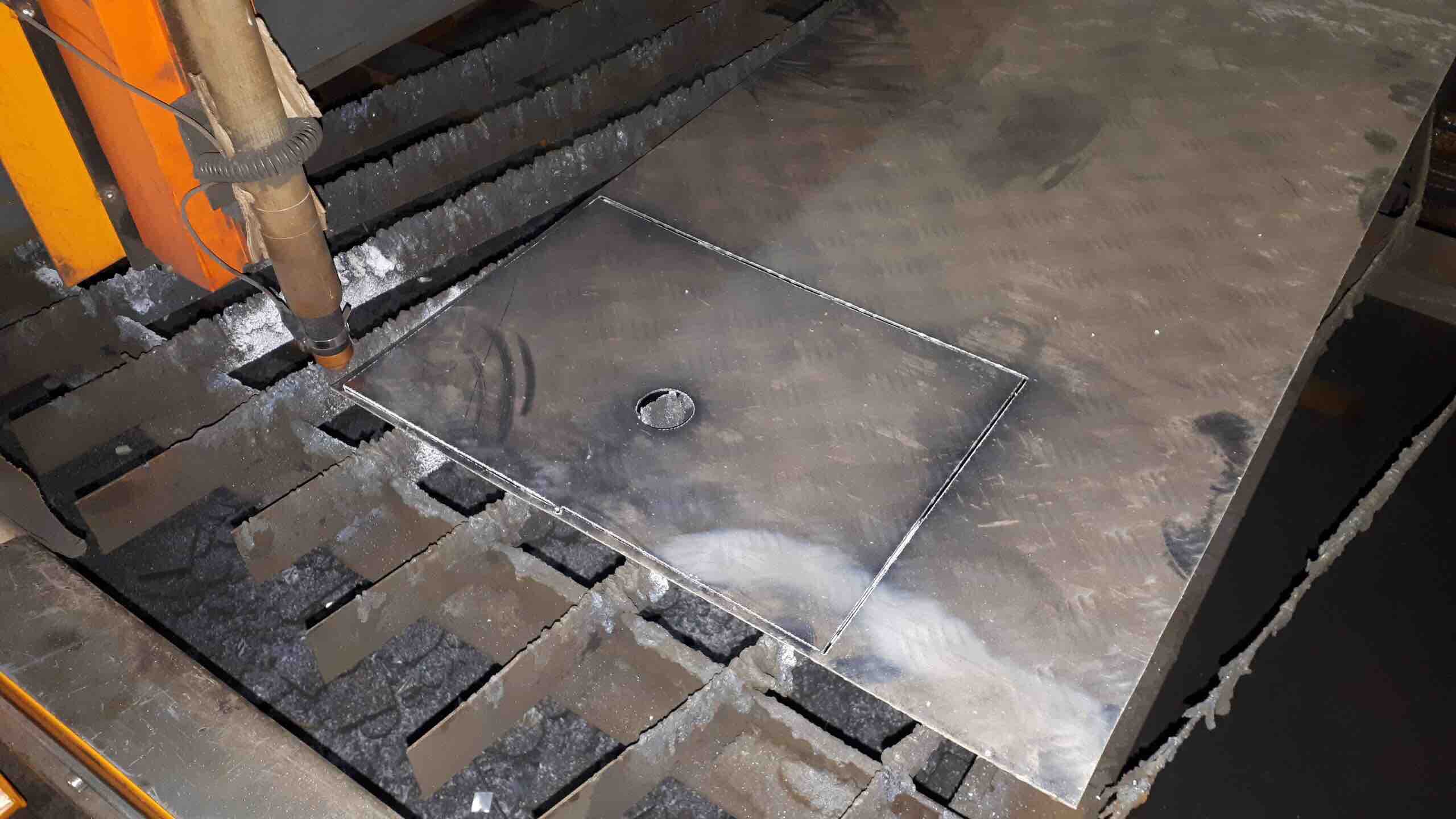

Резак, конечно, шикарный. Но, как мне кажется, верхняя стенка квадратной трубы будет недостаточно омываться тепловым потоком, и, как следствие, будет снижен кпд.
Впрочем, при горелке в 3 кВт прогреет нормально.
А по поводу защиты и звуковой сигнализации при остановке нагнетателя тоже подумываю. У форумчан уже был случай задымления ночью от расплавленного вентилятора. От этого дыма точно можно дуба дать, как в кафе "Хромая лошадь".
У кого какие наработки, поделитесь!

[Garik-SPB]

У меня ТО двухконтурный. Задняя стенка, равно как и кулер, практически не нагреваются

[SVB]

У меня ТО двухконтурный. Задняя стенка, равно как и кулер, практически не нагреваются

У меня диффузор тоже вынесен на 4 см от основного корпуса, но не факт, что при выключенном вентиляторе не перегреется пластиковая обойма кулера.

[Mihail M]

Ну вот, с корпусом закончил, забыл поставить на выходе сгоревшего газа пластину, для для лучшего теплообмена. Спешил наверное, хотелось быстрее закончить, хотя что закончить, комплектация на электронику ещё идёт.
В общем на всё ушло около 3-5 часов времени. Думаю, что при должном опыте и сноровке(ну и оборудования конечно), можно выйти на уровень изготовления от 5 до 10 штук в день. Ничего сложного в нет, осталось только понять, при каких условиях, кпд выше всего.
ПС в процессе изготовления было обнаружено множество ошибок, в следущий раз, они будут учтены.

[Mihail M]

У меня ТО двухконтурный. Задняя стенка, равно как и кулер, практически не нагреваются

У меня диффузор тоже вынесен на 4 см от основного корпуса, но не факт, что при выключенном вентиляторе не перегреется пластиковая обойма кулера.

Так газ вроде и нельзя без включенного вентилятора запускать? Или я не прав?

[SVB]

Конечно, нет смысла гнать тепло в трубу при выключенном нагнетателе. Только он (кулер) может сам крякнуть, или аккум сдохнет. ... И тогда дышим горелым пластиком. А если ночь и все спят? Всем кердык?

[Mihail M]

Резак, конечно, шикарный. Но, как мне кажется, верхняя стенка квадратной трубы будет недостаточно омываться тепловым потоком, и, как следствие, будет снижен кпд.
Впрочем, при горелке в 3 кВт прогреет нормально.
А по поводу защиты и звуковой сигнализации при остановке нагнетателя тоже подумываю. У форумчан уже был случай задымления ночью от расплавленного вентилятора. От этого дыма точно можно дуба дать, как в кафе "Хромая лошадь".
У кого какие наработки, поделитесь!

Интересная фраза «омовение верхней стенки». Думаю тут дело не в омовении, а температуре воздуха внутри ТО, ну и нижние трубки греются больше от прямого огня, есть предположение, что их надо делать из более толстостенной трубы. Кстати площадь периметра квадрата, больше чем круга, соответственно, теплосъём больше, хотя в производстве это сложнее. И мне кажется, лучше отверстия пробивать и не по одному, а все сразу. Для этого нужен пресс. Пробивка, это самый быстрый и дешёвый способ. Плюс всегда получается идеально точно. Трубки лучше вальцевать, а корпус варить и большую часть загибать. Это ускоряет производственный процесс в разы. Но вальцевать не молотком и конусами, а по взрослому, изготовить или купить приспособление, для этого, чтобы на трубку уходило не более минуты.
Что касается электроники, тут не всё так просто. Для того чтобы сделать такую приблуду, нужно много спецоборудования, сделать проект платы, написать программу(да да, вы не ослышались, именно написать, пусть простую, но всё-таки), ну и навыки естественно. Тут надо быть готовым к тратам. Ну и главное, чтобы всё это окупилось.

[Владимир 5172]

Михаил,квадратное сечение,интересный вариант,но если заводы делают с круглыми трубами,значит это дешевле. Их развальцовывать проще. Но отбор тепла с квадратной трубой,должен быть лучше.
Вопрос с( омовением верхней стенки),на сколько это критично? Трубы близко,смещены-прогрев со всех сторон.
Можно квадратные трубы развернуть под 45градусов,но на сколько будет лучше омовение?
