Открываю тему по неисправностям "компов" в электрокатушках. Данная тема не подразумевает под собой "инструкцию по самостоятельному ремонту", но может быть интересна в качестве ознакомительной. Постараемся с Сергеем (Sergey2016) в данной теме выложить "болячки" и слабые места данных девайсов, а также описание устранения неисправностей (при возможности ремонта).
И так- для первого знакомства с электронной начинкой, нам были любезно предоставлены нашим уважаемым форумчанином две электрокатушки (Шимано 4000ЕС, Супер Дельфин 04) с неисправностями "мозгов". Более подробно здесь viewtopic.php?f=239&t=7493&start=160#p457895

Пока Шимано и Супер Дельфин ждут своей очереди, начну с катушки, которую любезно предоставил наш форумчанин.

Неисправность данной катушки- при подключении к аккумулятору сразу начинает работать электромотор и греется корпус в месте расположения платы управления двигателем.
Мои предположения- неисправность процессора (сбой прошивки) минимальна, скорее дело в силовых ключах (тем более нагрев корпуса происходит в месте расположения платы управления двигателем).
Процесс разборки:


Конструкция целиковая, запаяна наглухо, добраться до платы возможно только аккуратно срезая корпус по периметру. Для данной цели использовал стоматологическую бормашинку (точнее дремель)
Мои предположения о проникновении влаги подтвердились (хотя и корпус наглухо запаян, а в месте входа проводов всё залито герметиком)- на плате явно видны следы окисления и коррозии, также съедена одна дорожка (далее выявлен один неисправный элемент на плате)

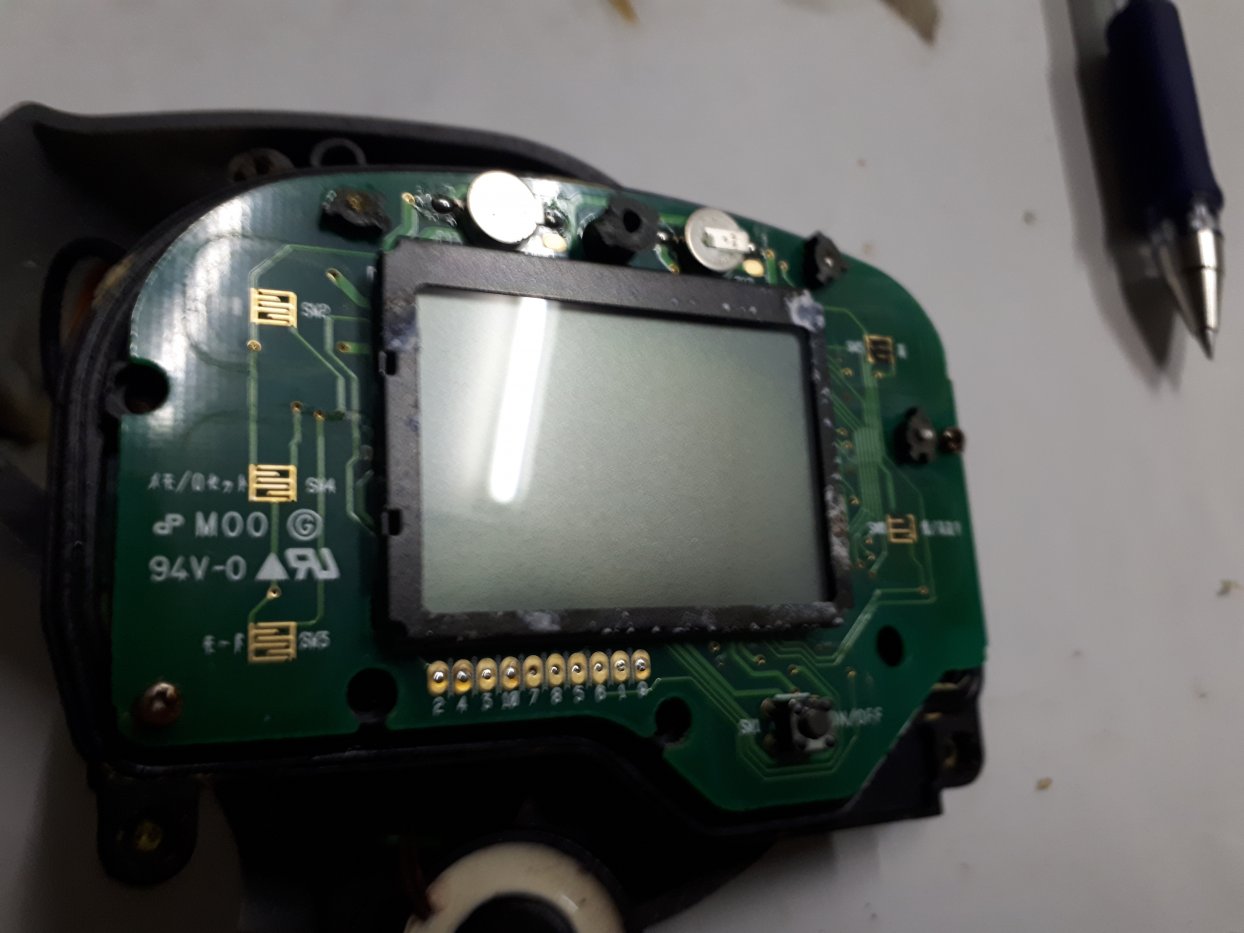

Фотки платы:
Продолжение следует...

Степан, мне всегда было интересно ...если не тайна, просвети.
На плате встроенная батарейка.
Для поддержания памяти катушки
Это батарейка или какой то акб?
Если это акб, то он каким то образом подзаряжается при подключении 12 вольт ...или же потребления внутренней памяти настолько мало, что на годы хватает обычной батарейки? (без подзарядки)

Крокозябр писал(а):...
На плате встроенная батарейка.
Для поддержания памяти катушки
Это батарейка или какой то акб?
Если это акб, то он каким то образом подзаряжается при подключении 12 вольт ...или же потребления внутренней памяти настолько мало, что на годы хватает обычной батарейки? (без подзарядки)

Не знаю как в других моделях, но в данной катушке (на фото платы справа внизу) стоит не АКБ и не батарейка, а электролитический конденсатор, который заряжается при подаче напряжения на катушку и потом подпитывает память, а так как память ПЗУ катушки (мозгов/процессора) ничтожно мала (для сравнения на платах компьютеров память BIOS всего 256 Кб- хватает батареи на несколько лет, а здесь память наааамного меньше), то хватает заряда конденсатора надолго. В автомобилях на плавное выключение подсветки салона тоже используются конденсаторы- освещение плавно гаснет по мере разрядки конденсатора нагрузкой (лампами)

Уважаемые Гуру по электрокатухам!
После зацепа (предположительно порядка с краболовками или яруса) и последующих манипуляций с попытками отцепиться на народном кирпиче SLS3000 дисплей стал моргать, а двигатель не включается. Это что за фокус? Какие предположения?
Выключить этот режим не получается (способ обхода ошибки от Зеленого кота не работает).
Прошу помощи!

KIgor писал(а):Уважаемые Гуру по электрокатухам!
После зацепа (предположительно порядка с краболовками или яруса) и последующих манипуляций с попытками отцепиться на народном кирпиче SLS3000 дисплей стал моргать, а двигатель не включается. Это что за фокус? Какие предположения?
Выключить этот режим не получается (способ обхода ошибки от Зеленого кота не работает).
Прошу помощи!

Предположительно результат перегруза при попытке поднять крабовый порядок, скорее всего выключить этот режим не получится- проблема с детальками на плате

Степан, а как там моя многострадальная? А то "продолжения" все нет и нет)))

Аналогичная проблемка у подобной дайвы, при вскрытии видны белые пятна соли на платах и ножках герконов.

Вот еще одина моделька 4000НР (золотистая) от Шимано.
В отличии от вышеперечисленных Дайв у этой модели соединение на шурупах через прокладку. Но в результате падения или удара, ножки, в которые вкручиваются шурупы, отлетают и в результате разгерметизации - в ремонт. Этой машинке "повезло", соль сьела только дорожки, а могла и ножки микропроцессора - тогда только переделка в обычную электромеханику (нажал кнопку - катушка работает,' отпустил- остановилась).
Совет - при обнаружении запотевания на стекле изнутри - сразу в ремонт. Конденсат здесь не причем, соль разьедает дорожки и "ножки" очень быстро, особенно под напругой.

Давненько не заглядывал в тему
В силу определённых обстоятельств работа с катушкой Михаила продвигается очень медленно (электронная часть уже восстановлена, ещё осталось всё это собрать).
Но дабы оживить темку и удовлетворить интерес пользователей данных девайсов "что там может сломаться", выкладываю отчёт о ремонте катушки RYOBI.
Вот такая катушечка попала в мои руки с диагнозом "сначала включалась через раз, а теперь вообще не включается".

При вскрытии обратил внимание на механическую часть (хоть я и не специалист в данной области)- на мой взгляд всё исправно.


Добрался до электронной части (силовая плата), как видно на фото- под №1 сильнейшие окисления контактов, под №2 полностью съедена дорожка


Со стороны деталей на этой же плате под №3 вздувшийся конденсатор, под №4 окисления ножек транзисторов

Плата управления ("мозги"), под №5 и №6 окисления, под №7 вздувшиеся детальки (могу предположить, что их неисправность вызвана не попаданием воды, а скорее возрастом)


Итог- отремонтирована и надеюсь ещё долго прослужит владельцу

Продолжу темку.
Попала в руки катушка DAIWA 80 c диагнозом "не вкл." т.е. совсем

В разборке нет сложностей, "мозги" распологаются в блоке, который не запаян наглухо, а прикручен винтами (что в общем то и привело к такой неисправности). Никакой герметизации корпуса нет!!!

В данном случае осмотр показал сильнейшие повреждения платы в следствии попадания морской воды (плата счётчика просто отгнила от основной платы- на стрелке), повреждения и полное отсутствие дорожек между элементами.

Окисление и полное гальваническое разрушение контактных площадок процессора.

Вопрос положительной реанимации данной катушки сильно под сомнением.
Судьба данного девайса в продолжении...

Alco писал(а):Вопрос положительной реанимации данной катушки сильно под сомнением.
Судьба данного девайса в продолжении...

Степан, а мотор то хоть жужжит?
Если жужжит, может на вкл-выкл её?

Продолжу по DAIVA 80

В данном случае необходимо менять мотор. Можно попытаться прикорячить какой нибудь другой щёткодержатель и щётку, но это проблематично (у меня в наличии нет подобного)

Alco писал(а):В данном случае необходимо менять мотор. Можно попытаться прикорячить какой нибудь другой щёткодержатель и щётку, но это проблематично (у меня в наличии нет подобного)

разрушитель мифов , я про то, что некоторые тут (на форуме) писали, мол нет щеток на Дайве 80

Крокозябр писал(а):
разрушитель мифов , я про то, что некоторые тут (на форуме) писали, мол нет щеток на Дайве 80

Ну одной то точно нет

Ну вот, родил..
