**мишок** » 08 апр 2017, 23:32

Всем привет! Досталась как то мне намедни катушка Мия 400(спасибо Крокозябру :uch_tiv:

)

. Причина поломки, самая большая шестерня с несколькими выломанными зубьями.

Немного подумав, решил изготовить шестерню из дюрали, т.к. целиком сделать не получится, решил сделать сборную из двух деталей(основная шестерня и с зубцами под стопор.

Объявления

**Крокозябр** » 08 апр 2017, 23:49

phpBB [video]

**мишок** » 08 апр 2017, 23:50

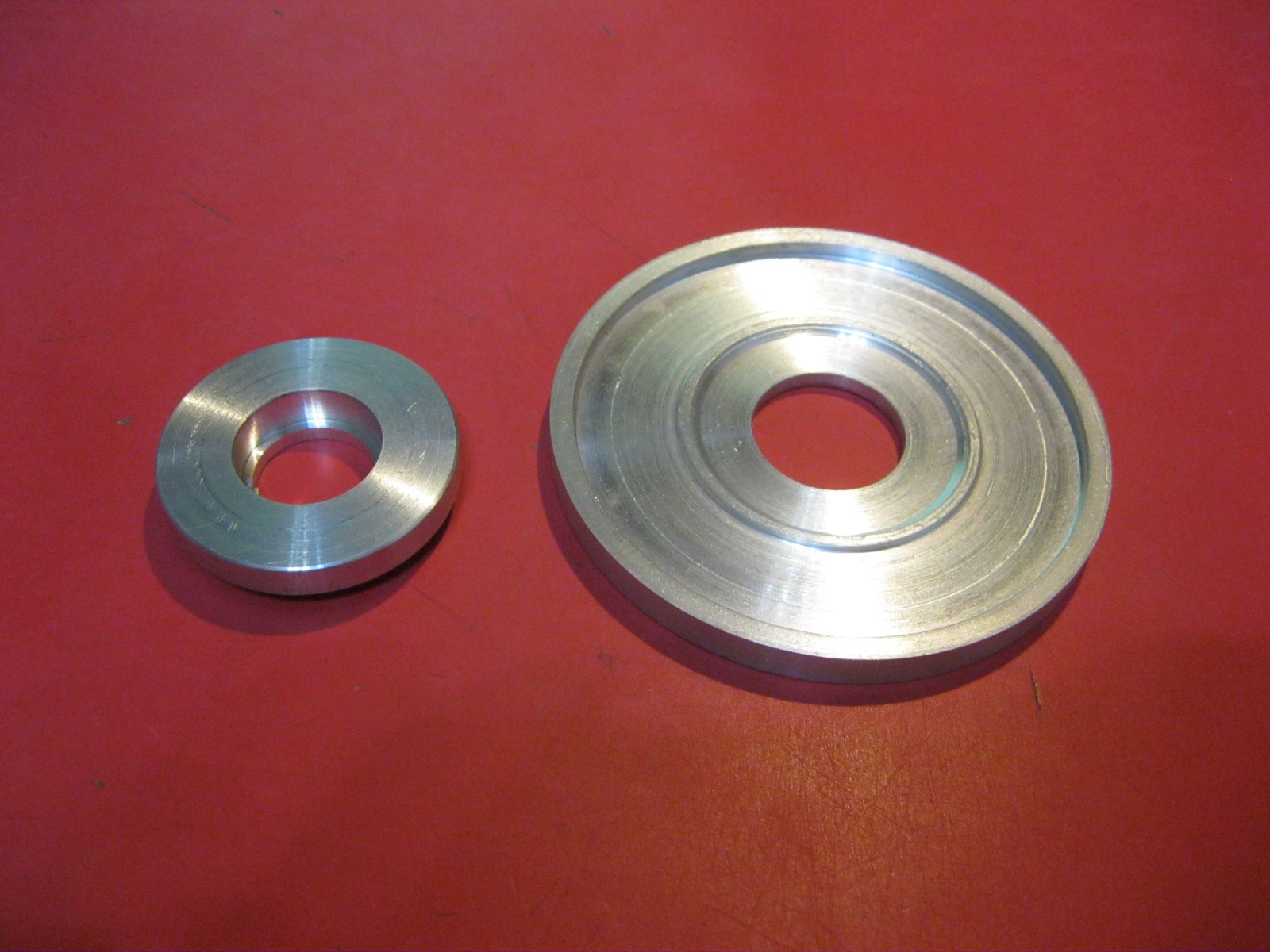

С токаркой разобрались. Теперь самое сложное. Найти фрезерный станок для нарезки зубьев(у нас на работе нет :ny_tik:

) Заготовки под большую шестерню сделал две, на всякий случай :mi_ga_et:

, всякое бывает :a_g_a:

Поспрашивав у друзей и знакомых, нашелся станок :ya_hoo_oo:

, не фрезерный конечно, а расточной, но под мои задачи подойдет. Договариваюсь поработать на выходные. Точу всякие оправки, подготавливаю фрезу(спасибо друг подсказал, как проще сделать) И в бой :ry_car:

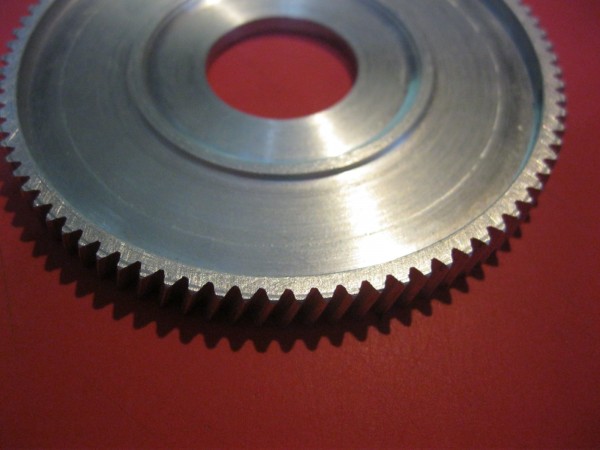

Проведя пол дня возле этого станка, со всеми настройками, подгонками, вот что получилось.

**Крокозябр** » 08 апр 2017, 23:55

мишок писал(а):Проведя пол дня возле этого станка, со всеми настройками, подгонками, вот что получилось.

афигительно получилось!!! :co_ol:

Нарезать косой зуб , это не просто :ne_vi_del:

МАСТЕР !

**Дмитрий 510** » 09 апр 2017, 00:08

А если совместить верх с пластиковыми целыми зубцами и низ стальной посадив на клей и штифты

**мишок** » 09 апр 2017, 00:09

Получилось отлично :co_ol:

. Немного подработать надфелечком вершинки и все.

Но при более детальном рассмотрении, выявился небольшой косячек. Немного не попал в угол наклона зубьев :smu:sche_nie:

Завтра на второй заготовке подкоректирую :a_g_a:

, думаю все получится.
Пока все. Продолжение следует. Впереди сборка и испытания. :uch_tiv:

**мишок** » 09 апр 2017, 00:11

Дмитрий 510 писал(а):А если совместить верх с пластиковыми целыми зубцами и низ стальной посадив на клей и штифты

Хотел так сделать, но пока жалко портить оригинал. Будет как образец.

**Крокозябр** » 09 апр 2017, 00:20

Миш, может проще малую шестерню переточить под твой угол (который на большой шестерне?
Промежуточная шестерня разборная.... , т.е. если делать, то только одну часть промежуточной шестерни, ту, которая контактирует с большой

PS.
Впрочем, решать тебе. ... :a_g_a:

**Крокозябр** » 09 апр 2017, 00:38

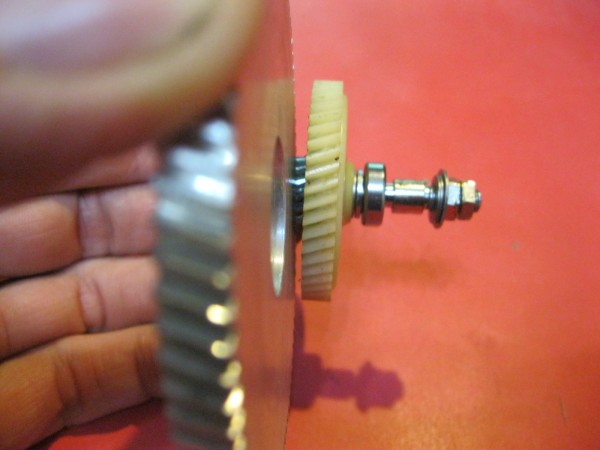

вот про эту двойную шестерню говорю .
Она разборная, одна из другой части просто выдавливаются.
Там (между этими шестернями) еще один фрикцион, который настраивается во время ТО.

**мишок** » 09 апр 2017, 08:31

Крокозябр писал(а):Миш, может проще малую шестерню переточить под твой угол (который на большой шестерне?
Промежуточная шестерня разборная.... , т.е. если делать, то только одну часть промежуточной шестерни, ту, которая контактирует с большой

PS.
Впрочем, решать тебе. ...

Маленькую не смогу изготовить на этом станке, т.к. диаметр шестерни небольшой, а зуб получается крупный и по толщине она больше. Зуб там идет по радиусу, как бы немного обвивая деталь. Для этого нужен только зуборезный станок, или фрезерный с делительной головкой и "гитарой" для подключения к столу станка. :-(

**oldskuns** » 09 апр 2017, 10:22

михаил!! и все причастные. зубчатая передача суть эвольвентная. то есть зубы такой формы что они не проскальзывают друг по другу а прокатываются. ролик прокатите по столу- вот так. у вас треугольный профиль-посему будет повышенный износ. до некоторой степени можно облегчить износ смазкой. ну представьте- зуб вершинкой скребёт под нагрузкой по боку другого зуба. на сезон думаю хватит. потом придётся делать зубчатую пару. нужно сделать из треугольной фрезы фрезу эвольвентного профиля. например на камне. эвольвенту снимите с сохранившихся шестерён. можно сделать прямой профиль- не косозубый. косозубый - в основном для уменьшения шума.

**мишок** » 09 апр 2017, 10:26

oldskuns писал(а):михаил!! и все причастные. зубчатая передача суть эвольвентная. то есть зубы такой формы что они не проскальзывают друг по другу а прокатываются. ролик прокатите по столу- вот так. у вас треугольный профиль-посему будет повышенный износ. до некоторой степени можно облегчить износ смазкой. ну представьте- зуб вершинкой скребёт под нагрузкой по боку другого зуба. на сезон думаю хватит. потом придётся делать зубчатую пару. нужно сделать из треугольной фрезы фрезу эвольвентного профиля. например на камне. эвольвенту снимите с сохранившихся шестерён. можно сделать прямой профиль- не косозубый. косозубый - в основном для уменьшения шума.

Я понял. Я же писал, что вершинки нужно доработать, немного закруглить. Просто у нас нет фрез такого размера.

**мишок** » 09 апр 2017, 19:13

Поработал сегодня немного. Нарезал на второй заготовка зуб, немного убавил глубину и прошелся по вершинкам надфилем.

**мишок** » 12 апр 2017, 19:43

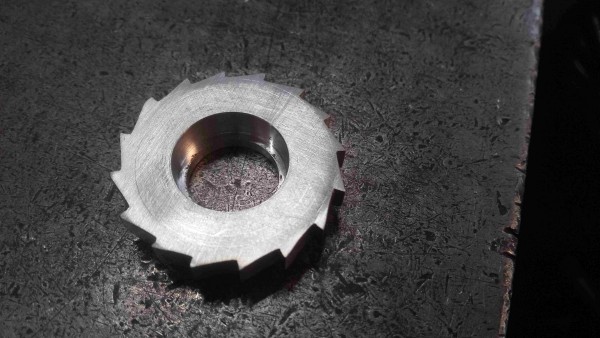

Продолжаем. Изготовил дюралевый храповик, получилось очень даже не плохо. В нем же посадка под подшипник.

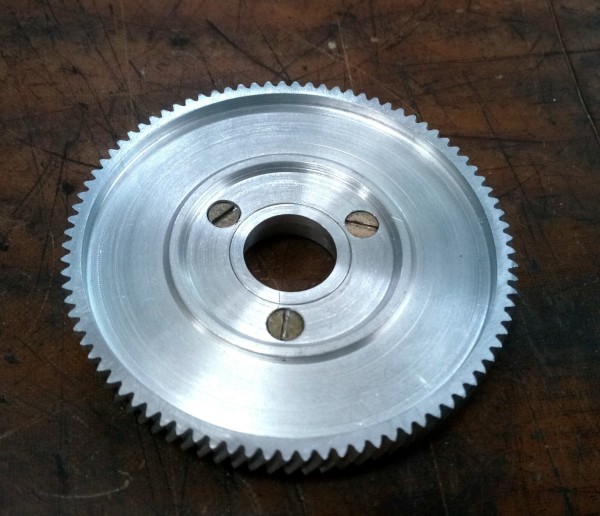

Теперь соединяем с шестерней, размечаем, сверлим отверстия под болтики 3мм, с потайной головкой. Вот как это выглядит, в готовом варианте.

**мишок** » 12 апр 2017, 20:02

Далее, шляпки болтов заливаю эпоксидкой и приклеиваю тормозной диск или как он там называется :du_ma_et:

.

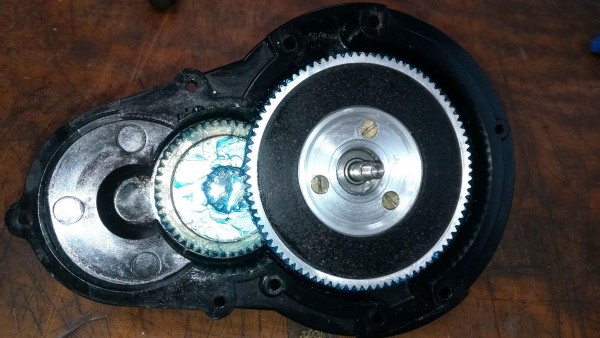

Когда клей высох, проверил по месту, как все вращается, не клинит ли шестерня. Убедившись, что все нормально, смазываю и собираю.

**мишок** » 12 апр 2017, 20:21

Теперь самое важное. Как катушка будет работать с новой шестерней.Интрига. :mi_ga_et:

Сначала долго не могли подключить её к пускозарядному, не было подходящего штекера. Потов все же, о чудо получилось, катушка заработала. Крутит и нигде не клинит. :co_ol:

Для дальнейшего тестирования нужен груз :-):

, для начала взял пруток весом около четырех килограмм. Вес катушка взяла без особых усилий. Но мне этого было мало, нужна реальная нагрузка :smu:sche_nie:

. Немного по рыскав по закромам мастерской, нашли болванку весом 12.7кг. Страшновато :sh_ok:

, а вдруг не выдержит. Привязываемся, жму кнопку :ne_ne_ne_ne:

, есть вес взят :ya_hoo_oo:

. Значит работать будет как надо. Ура!!!
Всем спасибо за внимание! Надеюсь вам понравилось. :uch_tiv:

**Крокозябр** » 12 апр 2017, 20:26

мишок писал(а): Немного по рыскав по закромам мастерской, нашли болванку весом 12.7кг. Страшновато , а вдруг не выдержит. Привязываемся, жму кнопку , есть вес взят . Значит работать будет как надо. Ура!!!
Всем спасибо за внимание! Надеюсь вам понравилось.

Миш, молодец !!! :co_ol:

Больше не грузи, не надо, 12,7 кг реальной тяги вполне :a_g_a:

Шикарная работа, красивый отчет
Начнешь с Мии 400, забудешь по ручку на всех эл. мех мультах :a_g_a:

Пусть Мийка только радует !!!
НХНЧ
:dr_ink:

**Николаевна** » 12 апр 2017, 20:29

12 кг

Ну ты Мастер! Молодец! Вся рыба твоя :a_g_a:

**мишок** » 12 апр 2017, 20:30

Крокозябр писал(а):Миш, молодец !!!
Больше не грузи, не надо, 12,7 кг реальной тяги вполне

Шикарная работа, красивый отчет
Начнешь с Мии 400, забудешь по ручку на всех эл. мех мультах
Пусть Мийка только радует !!!
НХНЧ

Андрей, еще раз спасибо и за катушку тоже! :uch_tiv:

Грузить больше не буду, не вижу смысла. Она и так работает как надо :co_ol:

. Люблю что то востанавливать, особенно когда получается. :mi_ga_et:

**мишок** » 12 апр 2017, 20:32

Николаевна писал(а):12 кг
Ну ты Мастер! Молодец! Вся рыба твоя

Спасибо Надежда Николаевна! :uch_tiv:

Надеюсь в скором времени испытаю на рыбе, уж очень хочется. :lod_ka:
