Электрокатушки (неисправности электронной части)

[Крокозябр]

Передавай, до рабочих дней есть времени чуток, могу проверить. Да и осциллографы имеются.) На Фадееве буду весь день. Телефон в профиле.

У меня нет телефона я один такой (без телефона )
Написал в личку
Сергей, можно и не проверять, а вот разобрать, разломать, раскрутить и пофотать не помешает.

[Sergey2016]

Цифровой униполярный! Во как!

[Крокозябр]

Цифровой униполярный! Во как!

Ахренеть

PS
Разрушитель мифов о герконах в эл. мех. мультах

Но я тебе его все равно передам
Для экспериментов и детализации.

[ТСергей]

Уважаемые Гуру! Подскажите пожалуйста по катушке Shimano Dandoumaru 4000 plays, катушка новая, одна рыбалка, на рыбалке перестал работать режим (раку раку) вытягивать пришлось вручную или при помощи второго режима постоянной нагрузки, вкл выкл ни к чему не привели, через сутки все заводские настройки встали в норму заработала, но появились ошибки при при выматывании перестала автоматически останавливаться при выматывании, хотя обнулял каждый раз. Отдал на смазку и техобслуживание , сегодня включил, дисплей все показывает но счетчик не работает (стоит на месте) соответственно двигатель не запускается, хотя в режиме намотки лески (оранжевый дисплей) двигатель работает. Вопрос: как можно установить заводские настройки или что я делаю не так? Спасибо.

Если Плейс черный (17PLAYS 4000) , т.е. рейсталинг, т.е. модель 2017 года, то надо отправлять на завод.
У новых Плейс 4000 http://fishing.shimano.co.jp/search?pcat1=1&pcat2=11 выявился заводской косяк с блоком контроля счетчика лески.
Шимано делает бесплатную замену ( до конца декабря 2017 года) http://fishing.shimano.co.jp/information/?p=27891

PS
Если у тебя Плейс 4000 красный http://fishing.shimano.co.jp/product/reel/97 , то там другие пути решения

Написал письмо в Японию продавцу объяснил неисправность, на что он любезно ответил присылайте, будем разбираться и ремонтировать. Отправил, дождусь результата напишу.

[Крокозябр]

Написал письмо в Японию продавцу объяснил неисправность, на что он любезно ответил присылайте, будем разбираться и ремонтировать. Отправил, дождусь результата напишу.

Отремонтируют

[Sergey2016]

Кракозябрушкины Холла, которые он любезно предоставил для экзекуции. Видео в 3gpp скачиваем по ссылке, смотрим. Кстати 1 из 3-х дохлый. Да и плату поменять бы.. Ссылка на видео: http://dropmefiles.com/puEE0 6 дней будет доступно.

[Крокозябр]

Кракозябрушкины Холла, которые он любезно предоставил для экзекуции. Видео в 3gpp скачиваем по ссылке, смотрим. Кстати 1 из 3-х дохлый. Да и плату поменять бы.. Ссылка на видео: http://dropmefiles.com/puEE0 6 дней будет доступно.

Так всё-таки Холл
Афигеть, а я думал что герконы.

[Дмитрий 510]

Ну в Дайвах старых точно герконы

[Крокозябр]

Кракозябрушкины Холла, которые он любезно предоставил для экзекуции. Видео в 3gpp скачиваем по ссылке, смотрим. Кстати 1 из 3-х дохлый. Да и плату поменять бы.. Ссылка на видео: http://dropmefiles.com/puEE0 6 дней будет доступно.

Сергей, этот датчик не надо чинить

Скажи, если что, то можно найти аналоги в России?
Твое видео выложили через "тюбик" .

phpBB [video]

[Крокозябр]

Ну в Дайвах старых точно герконы

Дим, а у тя есть поломатые?
Завези Сергею (если он не против ), может там тоже датчики Холла.

[Дмитрий 510]

Ну в Дайвах старых точно герконы

Дим, а у тя есть поломатые?
Завези Сергею (если он не против ), может там тоже датчики Холла.

Там стеклянная колба прозрачная с двумя контактами и они в кванте продаются как герконы

[Дмитрий 510]

И проверить можно с помошью обычного тестера и магнита

[Крокозябр]

Там стеклянная колба прозрачная с двумя контактами и они в кванте продаются как герконы

Это в какой Дайве?

[CTMACTEP]

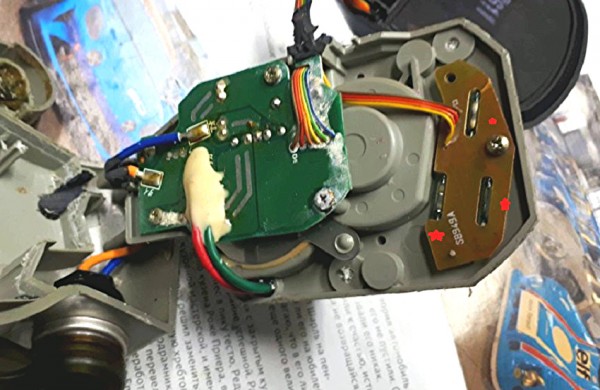

download/file.php?id=92434&mode=view
Это фото дайвы 600.

[Sergey2016]

Скажи, если что, то можно найти аналоги в России?

Да. аналоги найти можно.

[Крокозябр]

http://murman-fishing.ru/forum/download/file.php?id=92434&mode=view
Это фото дайвы 600.

до электроники в 600 не добирался
Да и 600-ых моделей куча кучная
Дим, ты про три штуки в правом углу фото?
Как то они странно расположены, не по одной прямой (не по одному радиусу).... или так кажется ...
В Дайве 600 , на шпуле два магнита?

[Дмитрий 510]

На GS80 они расположены в разные сторона с общим центром как раз по диаметру шестерни с магнитом

[ТСергей]

Уважаемые Гуру! Подскажите пожалуйста по катушке Shimano Dandoumaru 4000 plays, катушка новая, одна рыбалка, на рыбалке перестал работать режим (раку раку) вытягивать пришлось вручную или при помощи второго режима постоянной нагрузки, вкл выкл ни к чему не привели, через сутки все заводские настройки встали в норму заработала, но появились ошибки при при выматывании перестала автоматически останавливаться при выматывании, хотя обнулял каждый раз. Отдал на смазку и техобслуживание , сегодня включил, дисплей все показывает но счетчик не работает (стоит на месте) соответственно двигатель не запускается, хотя в режиме намотки лески (оранжевый дисплей) двигатель работает. Вопрос: как можно установить заводские настройки или что я делаю не так? Спасибо.

Если Плейс черный (17PLAYS 4000) , т.е. рейсталинг, т.е. модель 2017 года, то надо отправлять на завод.
У новых Плейс 4000 http://fishing.shimano.co.jp/search?pcat1=1&pcat2=11 выявился заводской косяк с блоком контроля счетчика лески.
Шимано делает бесплатную замену ( до конца декабря 2017 года) http://fishing.shimano.co.jp/information/?p=27891

PS
Если у тебя Плейс 4000 красный http://fishing.shimano.co.jp/product/reel/97 , то там другие пути решения

Написал письмо в Японию продавцу объяснил неисправность, на что он любезно ответил присылайте, будем разбираться и ремонтировать. Отправил, дождусь результата напишу.

Отправил катушку в Японию стоимость отправки 1400 руб. шла 10 дней, там её отправили на завод Шимано, поменяли электронный блок по гарантийному ремонту, продавец выставил счет 15 $ за хлопоты по отправке внутри страны и 57$ за отправку в РФ. Отдельное спасибо Крокозябру за подсказку по отправке катушки на родину, все получилось. Всем спасибо.

[Крокозябр]

Отправил катушку в Японию стоимость отправки 1400 руб. шла 10 дней, там её отправили на завод Шимано, поменяли электронный блок по гарантийному ремонту, продавец выставил счет 15 $ за хлопоты по отправке внутри страны и 57$ за отправку в РФ. Отдельное спасибо Крокозябру за подсказку по отправке катушки на родину, все получилось. Всем спасибо.

Из Мурманска отправка в Японию дороже стоит, хотя и не тяжелая катушка, но за 2 т.р вылазит
Видать косяк на всей партии шел ...
Тебе повезло, что катушка свежая по году и новая (на блоке можно посмотреть наработку в часах) , а могла быть новая, но по году старая или же часовой пробег большой ...
Тогда только платный ремонт
Всё хорошо, что хорошо кончается

PS
Ты это ...скажи ей .. , что она поменяла гражданство (пусть привыкает) и за спасибо на Родину её больше не примут, а её вояжи и тусовки в японосервис, больше оплачивать не собираешься

[Илья 41]

]Добрый день!
На дайве танаком 600 погас дисплей и катушка не включалась, вскрыли оба герметичных отсека с платами и оказалось что питающий провод мозгов оборван внутри изоляции. Подскажите пожалуйста чем теперь лучше заклеить крышки обратно? Я склоняюсь к эпоксидке.
