Электрокатушки (неисправности электронной части)

[CTMACTEP]

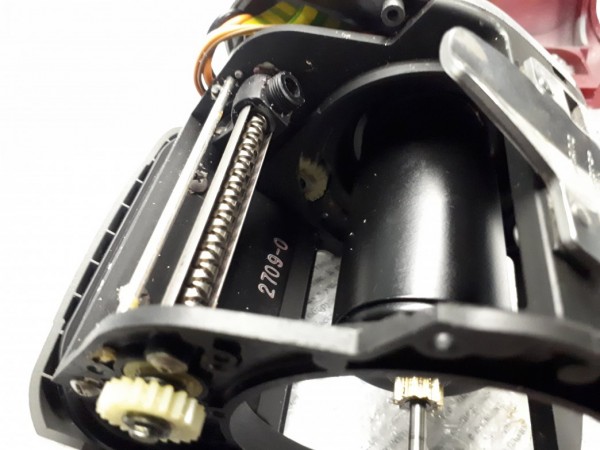

На этой модели шимано уже не делает заднюю крышку на болтах, она уже склеена, как на дайвах. Ушли таким образом от частой разгерметизации мозгов после ударов и последующим отламывания лапок шурупов задней стенки. Поэтому нужно сначало проверить наличие магнитов на дальней шестерни (иногда вылетают). Ну а потом либо искать донора (что сложно и дорого) или вскрывать заднюю крышку механически, после сборки гарантия герметичности маловероятна.
Стеклянные герконы на современные катушки практически не ставятся, перешли на датчики.

[Крокозябр]

Саш, герконам тоже магнит нужен.
Видел герконы разных типов и ничего кроме герконов ...
Саш, а есть фотка датчиков (не герконов) ?
На каких моделях ты встречал датчики и какие там датчики ?

Жаль что нет на базовой схеме датчиков-герконов ...
Может схема то нужна будет .

Деталировка
Плейс 4000 (красная) модель 2009 года.

http://fservice.shimano.co.jp/part/pdf/02319.pdf

PS
Саш, там шайбы углеволокно (карбон) стоят, не надо тебе их менять .

[CTMACTEP]

Первый раз столкнулся на стареньких миях Х3, слабое место на этих машинках.

А потом пришлось встретится на Дайве 600фе, но на предыдущих моделях стоят герконы как на этом фото.

К сожалению фотки с датчиками 600 фе - нет. А выглядят датчики как квадратные черные коробочки, отдельная плата находится там-же.

[CTMACTEP]

Имей в виду, есть рабочий донор на 600 дайву. Разбита вехняя крышка в дребезги, а в остальном как новый ))))).

[Sergey2016]

квадратные черные коробочки с 3-мя выводами Это Холла. Похож на тот, что на картинке?

[CTMACTEP]

Да, аналоговый.

[Крокозябр]

а мне только герконы в разных вариациях попадались , в различных модификациях и с разными добавками.

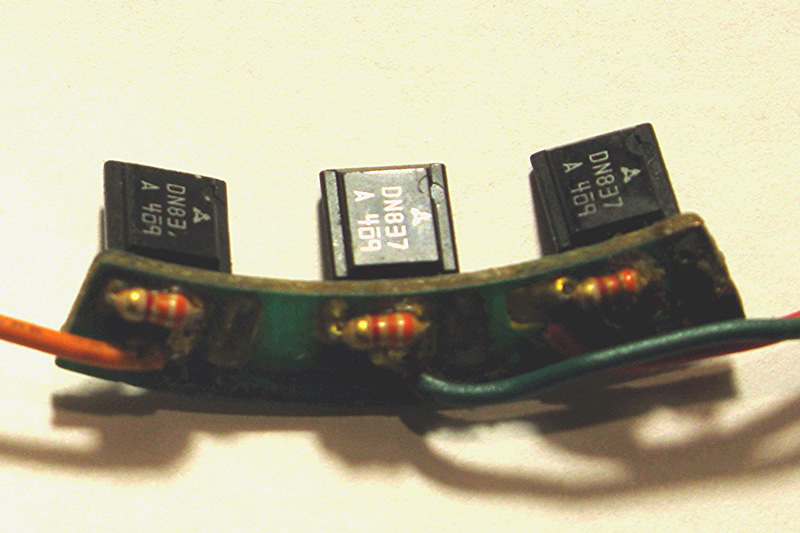

Вот один из таких блоков на герконах.

[Крокозябр]

Первый раз столкнулся на стареньких миях Х3, слабое место на этих машинках.


.

Саш, в Мии Х3 герконы в чистом виде (3 штуки) , не совсем в чистом, а с добавкой (с модулями)

[Бонч]

Дополню про герконы. Я на них собаку съел )))
В среднем они имеют количество срабатываний 10 в10-ой степени. Обслуживал устройства, там рассчитывал. Примерно 5-7 лет и начинали вылетать герконы. Контакты намагничмвались и они "залипали". Лечиться нагревом, но ненадолго. При нагреве может лопнуть колба, в колбах или инертный газ, в основном азот, или вакуум. Так что лучше замена. А по катушкам тоже можно примерно подсчитать количество срабатывания.

[CTMACTEP]

Я не спорю, но зачем у геркона третья ножка? Причем на миях Х3 они вылетали из-за негерметичности узла, т.е. соль сьедала ножки датчиков.
Из практики по катушкам : герконы вылетают и на обсолютно новых катушках, но пролежавших 5-7 (10-12) лет на полке, видимо в положении геркона "замкнуто" (напротив магнита), после этого и залипают, иногда помогает легкое постукивание по стеклянной колбе, но редко.
Так-что - выгуливайте свои игрушки почаще

[Бонч]

у меня геркон сдыхал на актюаторе спутниковой антенны... к тому же срок службы не подошел и к 5 годам.. а там число срабатываний в тысячи (если не больше..) раз меньше чем на катушках..
скорей всего так же магнит останавливался на положении у геркона..

[Крокозябр]

Я не спорю, но зачем у геркона третья ножка? Причем на миях Х3 они вылетали из-за негерметичности узла, т.е. соль сьедала ножки датчиков.
Из практики по катушкам : герконы вылетают и на обсолютно новых катушках, но пролежавших 5-7 (10-12) лет на полке, видимо в положении геркона "замкнуто" (напротив магнита), после этого и залипают, иногда помогает легкое постукивание по стеклянной колбе, но редко.
Так-что - выгуливайте свои игрушки почаще

Саш, сам геркон с другой стороны, а это модуль управления герконом.
Мии Х3 старые модели, они сняты с производства еще в начале 90-х прошлого века, неудивительно что герконы летят ...ресурс то не бесконечен ... , да и изоляция тоже имеет свойство растрескиваться, водичка попадает и ножки гниют
По поводу Мия АТ3, АС, Х4, АТ5 и АС5 датчики (или что там) не разбирал, что там стоит не знаю ..
Что бы узнать, надо всё расковырять (они залиты герметиком)Если счетчик рабочий, нефиг лазить в тот узел.

[Крокозябр]

А по катушкам тоже можно примерно подсчитать количество срабатывания.

Саш, как подсчитать?
Если только примерно исходя из ресурса ...

[Крокозябр]

Так-что - выгуливайте свои игрушки почаще

техника должна работать !

[Sergey2016]

Я не спорю, но зачем у геркона третья ножка? Причем на миях Х3 они вылетали из-за негерметичности узла, т.е. соль сьедала ножки датчиков.
Из практики по катушкам : герконы вылетают и на обсолютно новых катушках, но пролежавших 5-7 (10-12) лет на полке, видимо в положении геркона "замкнуто" (напротив магнита), после этого и залипают, иногда помогает легкое постукивание по стеклянной колбе, но редко.
Так-что - выгуливайте свои игрушки почаще

У герконов с 3-мя ногами один контакт нормально замкнут, второй нормально разомкнут, при поднесении магнита все наоборот. Но есть и нормально разомкнутые, эти работают как энкодер, при помощи таких определяют направление вращения.

[Sergey2016]

Я не спорю, но зачем у геркона третья ножка? Причем на миях Х3 они вылетали из-за негерметичности узла, т.е. соль сьедала ножки датчиков.
Из практики по катушкам : герконы вылетают и на обсолютно новых катушках, но пролежавших 5-7 (10-12) лет на полке, видимо в положении геркона "замкнуто" (напротив магнита), после этого и залипают, иногда помогает легкое постукивание по стеклянной колбе, но редко.
Так-что - выгуливайте свои игрушки почаще

Саш, сам геркон с другой стороны, а это модуль управления герконом.
Мии Х3 старые модели, они сняты с производства еще в начале 90-х прошлого века, неудивительно что герконы летят ...ресурс то не бесконечен ... , да и изоляция тоже имеет свойство растрескиваться, водичка попадает и ножки гниют
По поводу Мия АТ3, АС, Х4, АТ5 и АС5 датчики (или что там) не разбирал, что там стоит не знаю ..
Что бы узнать, надо всё расковырять (они залиты герметиком)Если счетчик рабочий, нефиг лазить в тот узел.

На фото и есть датчики Холла. Цифровые, каждый подтянут к питанию резистором на 3,3 килоома.

[Крокозябр]

На фото и есть датчики Холла. Цифровые, каждый подтянут к питанию резистором на 3,3 килоома.

Это датчик Холла? Я всегда считал, что это геркон
На катушке начала 90-х и цифра холла ..
Сергей, хочешь дам тебе этот узел, ты же электронщик, покрутишь и точно скажешь что это, холл или геркон
PS
Если все же холл на цифре, то много мифов о замене герконов на катушках будут просто сказки

[Sergey2016]

Точно скажу, поправил верхнее сообщение, добавил Datasheet на него. Кстати эти датчики тоже нужно проверять.. Цифровые или нет, в описании явно не заметил, только по подтяжке. Явно написано, переключающие. Поищу еще.

[Крокозябр]

Точно скажу, поправил верхнее сообщение, добавил Datasheet на него. Кстати эти датчики тоже нужно проверять..

Ахренеть !!! если это холл на цифре
Серёг, давай я тебе передам, сам покрутишь , пофотаешь и выставишь резюме.
Можно ломать, разбирать и фотать , раз такое дело
Напишу в личку

[Sergey2016]

Передавай, до рабочих дней есть времени чуток, могу проверить. Да и осциллографы имеются.) На Фадееве буду весь день. Телефон в профиле.
