Обслуживание электрической мультипликаторной катушки

[Крокозябр]

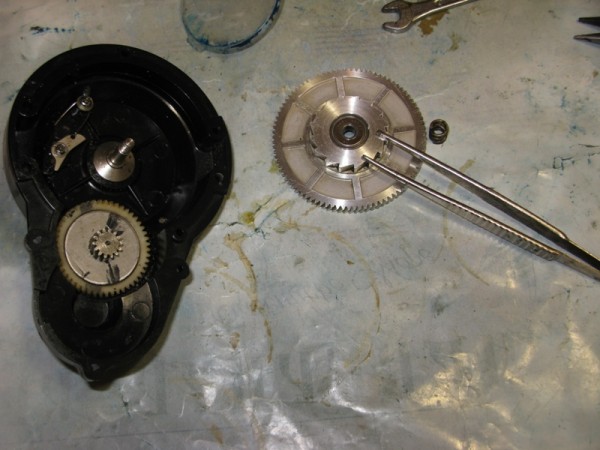

Снимаем нижнюю чашку фрикциона.
Смотрим и проверяем подшипник. При необходимости меняем.

[Крокозябр]

Продолжаем заниматься левой крышкой
Переворачиваем крышку и откручиваем защитный колпачок.
Снимаем шайбы и выталкиваем ось с шестерней и вторым фрикционом.
Разбираем, чистим и собираем.
Проверяем подшипники. При необходимости меняем (эти подшипники ломаются редко)
Зажимаем гайки
Смазываем гайки
Ставим защитный колпачек

[Крокозябр]

Если "кОтова болезнь", то:

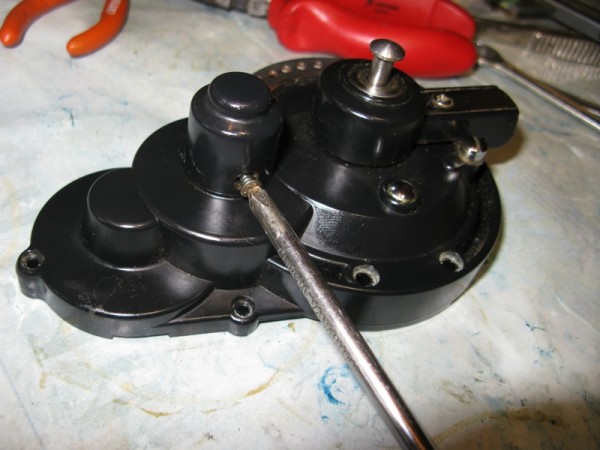

Снимаем планку фиксатора положения фрикцона.
Чистим, намываем, смазываем шарик и пружинку (не потерять, находится в рычаге фиксатора)
Собираем.

[Крокозябр]

Продолжаем занимать левой крышкой.
Смотрим "щелкунчика".
Должен свободно двигаться, заедать не должен.
Отжимаем его стержнем от ручки (очень удобно)
И одеваем нижнюю чашку фрикциона.
Пробуем.
Диск должен крутится только в одну сторону

[Крокозябр]

Ставим пружинку (между дисками)
Ставим верхний диск.
Путем затягивания гайки, добиваемся свободного вращения тарелки (легкое пошаркивание допускается) и жесткого сцепления на затянутом рычаге фрикциона.
После настройки, ставим и фиксируем контргайкой
Все, левую крышку откладываем



Уходим на перекур

[Крокозябр]

Пару раз написал ЛЕВОЙ крышкой
Это было всё про правую крышку.
Теперь переходим к левой крышки.
Она простая.
Один подшипник и ролик "трещотки"
На некоторых моделях подшипник фиксируется стопорным кольцом, на некоторых регулировочными и/или волнистой шайбой.
Итак, левая крышка

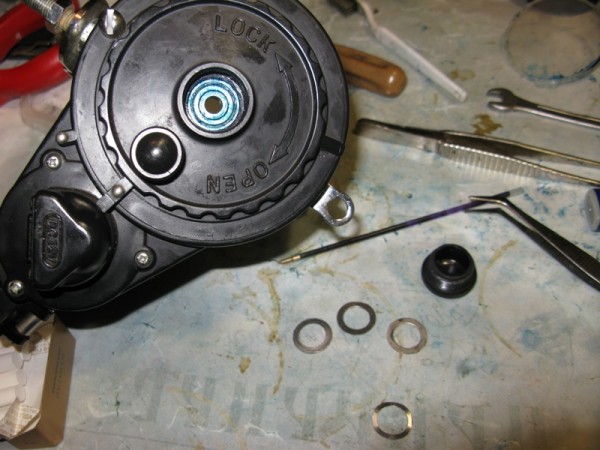

Откучиваем колпачек (резьба обычная, т.е. не обратная)
Видим регулиовочные кольца и волнистую шайбу.
Вытаскиваем это дело и выпрессовываем подшипник.
Меняем на новый (в случае необходимости).
Ставим и смазываем.
Не забываем смазать шарик "трещотки".
Соединяем все три детали в одно целое.
Проверяем



НХНЧ

[Крокозябр]

Мия 700

[Крокозябр]

Олимпик Фукаба №1

[Крокозябр]

Это не сложно
Следите за своими моторизованными моталками .

[Бонч]

[Бонч]

может кому-нибудь пригодится...
менял шнур на фукаба №1 олимпик.
разъем пришел в негодность.
думал от чего могут подойти клеммы ("розетка")
нашел!
от блоков питания компьютерной техники,
разъемы те, что идут на двд приводы или аналогичные, есть и "вилки", и "розетки".
разбирается легко, внутри два усика, которые надо отжать... и у вас в руках два необходимых разъемчика
осталось только сформировать сам разъем, тут у кого на что умения и фантазии хватит, можно и из эпоксидки, можно герметиком залить..

[CTMACTEP]

Cаш, а фото что получилось можно ?

[Бонч]

Cаш, а фото что получилось можно ?

я пока времянку сделал... на термоусадке..
буду менять полностью шнур на вменяемый..
просто пока не решил, как быть.. скорей всего компаундом залью.. чтоб навсегда..

[Крокозябр]

На фукабах есть два вида розеток.
Круглый, подходит от Шимано и плоский, от чего походит, Саша уже написал.
Так подходит от магнитофонов, эл. бритв и прочего...Надо только подогнать вилку под розетку.

[Крокозябр]

фука и шиманка от Ваперы?

[Тер-Бер]

Уважаемые рыболовы ! подскажите человека занимающегося диагностикой-переборкой-ремонтом электро катушки (заглючила MIYA ) к кому обратится? мой тел +79113345250

[Тер-Бер]

Здравствуйте рыболовы! нужна помощь в диагностики-переборке-ремонте электро катушки, причина глючит MIYA EPOCH., как понимающего и разбирающегося в этих катушках прочитав форум вижу КРОКОЗЯБРА, собственно к нему и хотелось обратиться ! мой тел +79113345250 в любое время.

[Крокозябр]

Здравствуйте рыболовы! нужна помощь в диагностики-переборке-ремонте электро катушки, причина глючит MIYA EPOCH., как понимающего и разбирающегося в этих катушках прочитав форум вижу КРОКОЗЯБРА, собственно к нему и хотелось обратиться ! мой тел +79113345250 в любое время.

ага, вот шоб мне еще предписали не законную предпринимательскую деятельность.
Хотя помощь в диагностике возможна дистанционно и безвозмездно , как впрочем и все советы и рекомендации на этом форуме.
Безвозмездно и для всех

Мия то какая?

[Тер-Бер]

MIYA EPOCH AW-500-SE

[Крокозябр]

Если глючит по электронике, то смотреть коннекторы, крокодилы.
Если горит красная лампа (перегруз-перегрев)
Смотреть термопредохранитель, щетки.
