Электрокатушки (неисправности электронной части)

[Александр Гром]

да. спасибо уже решили эту проблему токарь выточил один в один с запасом в 5 штук на всякий случай.

[kis4er]

Не за что, может кому пригодится. Больная тема с этими колесиками.

[Alco]

Освежу тему
Прислали с Питера в ремонт Daiwa tanacom 600 с диагнозом: при подключении шнура сразу работает двигатель на максимальных оборотах. Это одна из стандартных неисправностей- замена транзистора.
Разобрал, заменил транзистор, а катушка не работает- двигатель не запускается вообще.

Силовую плату проверил- исправна. Значит дело в мозгах (дисплейную модуль) Вскрытие показало попадание воды,- окисления, коррозия и главное "съедены" переходные отверстия. Пришлось восстанавливать дорожки.

[kis4er]

Присоединюсь.
В ремонте Daiwa tanacom Fe600 с диагнозом: при подключении шнура и подачу питания не реагирует. Разобрал. Вскрытие показало попадание воды, окисления плат, коррозия и отгнили все разъемы. Пришлось восстанавливать дорожки и переходные отверстия. Проводки пришлось припаивать к плате без разъемов. Платы восстановлены, промыты и покрыты лаком. Катушка ожила

[Alco]

Пришла в ремонт DAIWA с диагнозом " не работают кнопки"

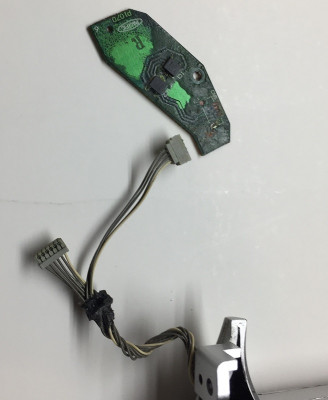

Вскрытие показало такую картину

Кнопки и платка с герконами были заменены.

[Sergey2016]

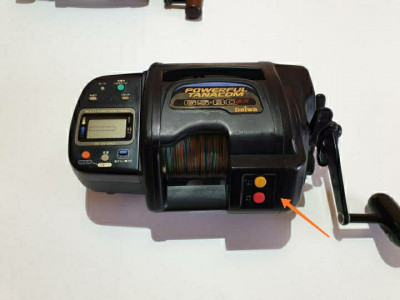

у этих дырка есть. вода поступает в кнопки. тоже приходила такая.

[Вовандрий]

DAIWA TANACOM SS-80

Привет друзья. Хоть и люблю я братьев наших меньших, но по своей глупости попал с катушкой. Японец честный, на всех фото выложил треснутый дисплей, а я сразу и не заметил, на радостях, что наконец стану в один ряд со старожилами нашего форума, обладающими шикарными лебедками для лова трески, отправил сразу в страну восходящего солнца все свои сбережения. И только потом стал разглядывать фотографии, но поезд уже ушел вместе с моими деньгами.
Получил то, что и хотел. Пятого отправил деньги, девятого уже стал счастливым обладателем этого счастья. Жаль только, что какой-то пьяный японец потоптал мою катушку и разбил дисплейный модуль. Видно не слабо принял на грудь саке, или текилы. Теперь вот репу чешу о дальнейших действиях с моей лебедкой. И прошу вашего совета и помощи.

[Sergey2016]

Дисплей нужно найти. Поменять не проблема. Сразу и кнопки поменять справа которые.

[Вовандрий]

Дисплей нужно найти. Поменять не проблема. Сразу и кнопки поменять справа которые.

Дисплей, или дисплейный модуль вместе со всеми потрохами? Один добрый человек сказал, что модуль целиком менять надо. Это, как я понимаю, вся левая часть на шурупах которая крепится?

[Sergey2016]

Нет. Дисплей там отдельно меняется. Модуля там нет.

[Вовандрий]

Спасибо.

[Sergey2016]

Спасибо.

Только разобрать нужно). Все заклеено.

[Alco]

Дисплей, или дисплейный модуль вместе со всеми потрохами? Один добрый человек сказал, что модуль целиком менять надо. Это, как я понимаю, вся левая часть на шурупах которая крепится?

Дисплей есть, но сам сможешь заменить? Нужно будет вскрывать крышку ( без опыта велика вероятность сломать корпус).

[Вовандрий]

Дисплей есть, но сам сможешь заменить? Нужно будет вскрывать крышку ( без опыта велика вероятность сломать корпус).

Привет Степан. Может и смогу, но не полезу. Все правильно, вероятность велика, пусть лучше профи это делают))). Знаю, что на форуме много ребят, которые на этом собаку съели. Главное теперь дисплей есть, ведь я правильно понял, дисплей же есть у вас? А если еще и поменять сможете, буду очень благодарен. В планах еще обслуживание сделать заодно. Соответственно не безвозмездно.
Уж очень хочется весной на море с рабочими снастями выйти))).

[Alco]

DAIWA 1000 - не работает счётчик.

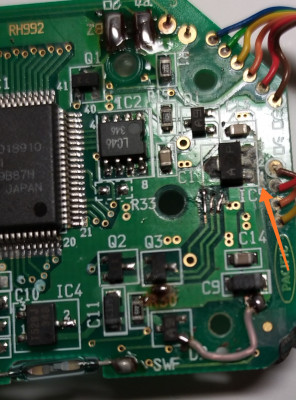

Вскрытие показало такую картину

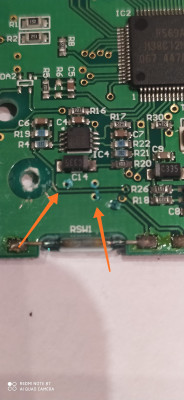

Восстановление дорожек

[Sergey2016]

Хорошо, что платы не многослойные...

[IOG]

Часто встречающийся дефект у ДАЙВ. Ломается рамка вокруг дисплея, тусклый дисплей( цифры плохо видны), Дефект лечится вскрытием блока, убираем обломки рамки и в место нее ставим новое поляризационное стекло. И все

Здравствуйте , прямо по теме . Пришла катуха дайва 500 , экран еле виден .Где взять поляризационное стекло ? Как блок вскрывается . Самому можно сделать ?

[Alco]

Часто встречающийся дефект у ДАЙВ. Ломается рамка вокруг дисплея, тусклый дисплей( цифры плохо видны), Дефект лечится вскрытием блока, убираем обломки рамки и в место нее ставим новое поляризационное стекло. И все

Здравствуйте , прямо по теме . Пришла катуха дайва 500 , экран еле виден .Где взять поляризационное стекло ? Как блок вскрывается . Самому можно сделать ?

Если руки прямые, то можно самому сделать ( есть некоторые сложности со вскрытием корпуса) Поляризационную плёнку можно взять с любого дисплея от сотового телефона.

[IOG]

Не ожидал такой оперативности , спасибо .Так что там за проблемы с вскрытием корпуса ? Телефонов штуки три мертвых есть .

[Alco]

Так что там за проблемы с вскрытием корпуса ?

Чтобы добраться до дисплея, необходимо будет резать корпус
