Помощь по различным вопросам

[timoxa13]

судя по картинке там где стоял "синий" - там штекер с двойным проводом

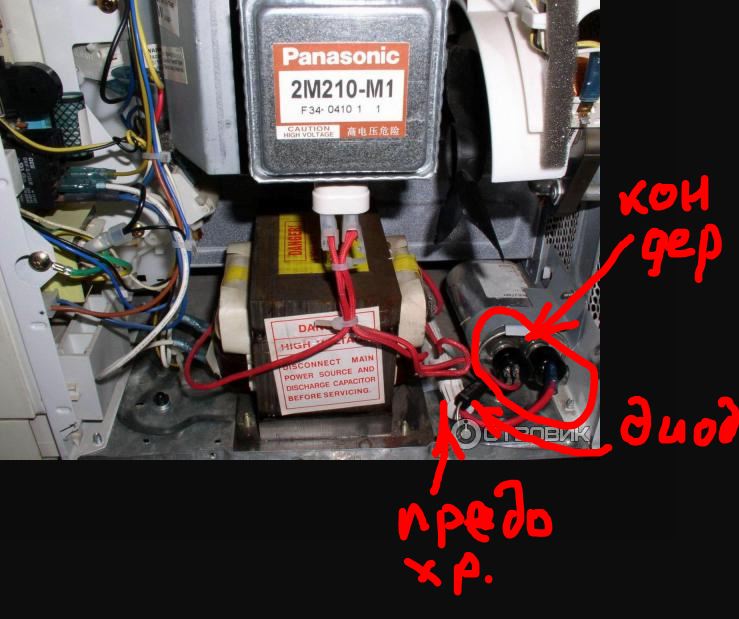

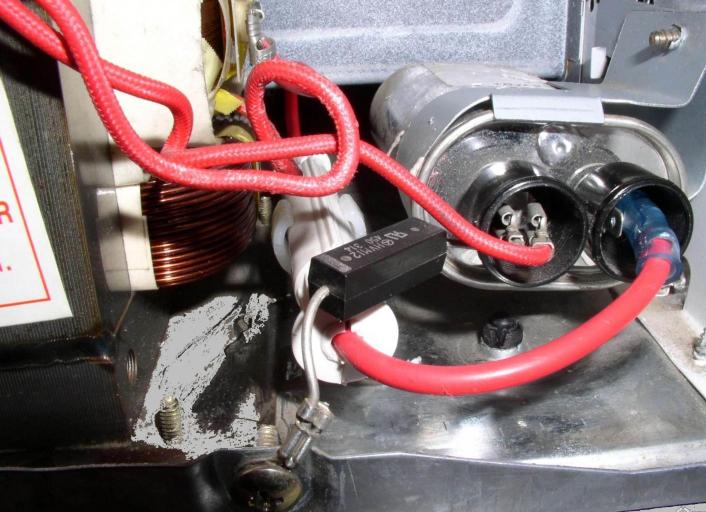

магнетрон справа вверху "центральный F" подключается на трансформатор напрямую, "боковой" через какую то катуху.... (на предыдущей фотке справа от трансформатора) и на фоне буквы "О" отзовик то плавкий предохранитель...тоже так понял через "боковой FA", вот он отдельно на фотке:

[timoxa13]

то что я обозвал "какой то катухой" вроде как обмотка ВВ трансформатора...одна из
"центральный F" идет на ВВ капаыитор - т.е. конденсатор
походу у большинства, если не у всех, микроволновок схемы идентичные
http://el-shema.ru/publ/ehlektrika/skhe ... 10-1-0-176

[timoxa13]

похоже я приврал...

магнетрон справа вверху "центральный F" подключается на трансформатор напрямую, "боковой" через какую то катуху.... (на предыдущей фотке справа от трансформатора) и на фоне буквы "О" отзовик то плавкий предохранитель...тоже так понял через "боковой FA", вот он отдельно на фотке:

читать как:

магнетрон справа вверху "боковой FA" подключается на трансформатор напрямую, "центральный F" через ФИЛЬТР (capasitor).... (на предыдущей фотке справа от трансформатора) и на фоне буквы "О" отзовик то плавкий предохранитель...тоже так понял через "центральный F", вот он отдельно на фотке:

предохранитель обозначен на схеме "SN" волнистая линия
на магнетроне FA боковой слева, F центральный справа

[timoxa13]

[timoxa13]

короче надо было проще написать, что раз модель магнетрона также, то и подключать также как и было ...хотя по Вашим фоткам не видно одинаковая ли маркировка (исполнение), но может на старом видны подписанные пины F и FA?! тогда ориентироваться по ним
ну раз спросили, то должно быть пины не обозначены

[SVB]

Спасибо, Тимофей. Похоже, что этот колдырь-диагност перед уходом клеммы неверно накинул. Точно, я гляжу, на новом магнитроне синей краской помечена левая клемма, видимо FA, которая должна на высокий ток запитана, она с синим наконечником. Правая, белая, значит F, идет на кондер справа под вентилятором.
Вот и доверяй этим "мастерам"! За 5 мин работы (отвернул 4 винта и замерил тестером сопротивление изоляции на клемма-корпус магнитрона) снял с меня 500 рэ, да еще клеммы перепутал.

Еще не включал СВЧ, завтра попробую.
Еще раз спасибо, Тимофей, за подборку материалов.

[oldskuns]

парни, а зачем может в современной реальности пригодиться размагничиватель РМГ-1 ?

[Sergey2016]

Над кинескопными теликами издеваться. А вообще может физиотерапия получиться. Для этого нужен подопытный человек. Привязать ему к голове это. И опытным путем изучить действие магнитного поля на мозг испытуемого.

[timoxa13]

...Еще не включал СВЧ, завтра попробую...

как прошли испытания, Сергей Васильевич?

[Катерина]

...Еще не включал СВЧ, завтра попробую...

как прошли испытания, Сергей Васильевич?

Не отвечает Сергей Васильевич...значит, плохо...

[SVB]

...Еще не включал СВЧ, завтра попробую...

как прошли испытания, Сергей Васильевич?

Не отвечает Сергей Васильевич...значит, плохо...

Тимофей, еще раз спасибо за подсказку. В инете нашел комменты одного спеца, что полярность для магнитрона не имеет значения, но лучше перебдеть... Печь работает, жена в восторге, поскольку поиск 25-ти литровых печей в магазинах жену не удовлетворил. Наша лучше.
Ребята, если сломалась СВЧ, не торопитесь вызывать мастера и расставаться с деньгами. Зайдите в ИНЕТ и убедитесь, что это вам по силам. ЗИП весь есть в ИНЕТе. А как приятно, что-то сделать самому и расширить свой кругозор!

[oldskuns]

Зайдите в ИНЕТ

ваще инет запретить!! экономику страны подрывает. безработицу понимаш устраивют тута. а рукожопым специалистам куда? ракеты молотками делать? или по жигулям соскучились? щас ужо вам. дума указ принимает чтоб сайты закрывать по любой жалобе. вот эти вредные. газету правду вам. и всё. я вона машинку индезит так починил интернетом. за 40 рублей. теперь совесть меня грызёт. недоплатил налог. не хватит на борьбу на дальних подступах. это всё я виноват. пойду водки выпью.

[an51ru]

ваще инет запретить!! экономику страны подрывает. безработицу понимаш устраивют тута. а рукожопым специалистам куда?

Да ладно, не огорчайтесь. Вот например готовить многие через интернет научились, а всё равно в кафе ходят и кушают котлеты с волосами.

[SVB]

Зайдите в ИНЕТ

ваще инет запретить!! экономику страны подрывает. безработицу.... я вона машинку индезит так починил интернетом. за 40 рублей. теперь совесть меня грызёт. недоплатил налог. не хватит на борьбу на дальних подступах. это всё я виноват. пойду водки выпью.

Согласен я с вами, гончар должен горшки обжигать... Но много около спецов появилось "домовых" шаромыжников, недоучек и халявщиков. Я против них.
А водки на сэкономленные деньги смело можете выпить, но лучше Чивас или на худой конец Ред Хакл.

[oldskuns]

купил в крепеже на буркова свёрел. одно не сверлит. точил-точил. не сверлит бля.. точил- точил... короче не буду утомлять публику- оказалось левое... а на ценнике ничего. сверло мол и всё..

[Алекс У]

купил в крепеже на буркова свёрел. одно не сверлит. точил-точил. не сверлит бля.. точил- точил... короче не буду утомлять публику- оказалось левое... а на ценнике ничего. сверло мол и всё..

прикольно.. какое сверло нужно?

[SVB]

Сверла бывают разные. Наверное купил для дерева, а сверлил нержавейку.

[oldskuns]

прикольно.. какое сверло нужно?

никакого не нужно. спасибо. сопалатникам для сведения.

[Алекс У]

прикольно.. какое сверло нужно?

никакого не нужно. спасибо. сопалатникам для сведения.

не за что...а сопалатник это как? И ДЛЯ какого сведения? ))))))

[timoxa13]

так это в тему "смех да и только"
