Пневмо (нейлеры, отвертки и прочее)

[Крокозябр]

А чё у нас нет темы про пневмоинструмент?
Тогда начну.
Скоро сезон, решил чуток ТО провести для коннекторов.
Есть два коннектора, не дорогой и чуток подороже (синий)
Продаются они сухие, т.е. резинки (кольца) сухие ... быстрый износ и коннектор начинает травить.
Обычно, смазываю коннекторы силиконовой смазкой.
Резинки густой силикошкой, а железо спреем.
несколько фото.
Разбираем, смазываем и собираем коннектор.

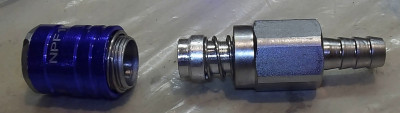

Как видно из фото, второй (синий) коннектор, имеет другую конструкцию, т.е., шарики (не скоба) для зажима и больше резинок для уплотнения соединения.

[Владимир 5172]

Отличная тема! Буквально недавно начал использовать пневмо( шпиличник) в названиях не силëн пока) пистолет с тонкими гвоздями. Вагонку прибивать одно удовольствие. До этого работал электростеплером, он намного тяжелее.

[Крокозябр]

Володь, я вагонку бью на 18 калибр (18GA), обычно на скобы длиной 40 мм (в паз или в гребень ...по ситуации) ...иногда скобы на 35мм .
Гводики (18GA), тоже использую на вагонке, но реже.

Шпильки (точнее микрошпильки без шляпки 0,64 мм) использую 23 калибр, но это для тонкой работы, типа наличники, багет или галтели...

[Владимир 5172]

У меня значит не шпильки , они с маленькой шляпкой. Длина 40 мм, бью в паз. Скобы надо купить для инженерной доски.

[Крокозябр]

У меня значит не шпильки , они с маленькой шляпкой. Длина 40 мм, бью в паз. Скобы надо купить для инженерной доски.

Володь, у тебя 18 GA (калибр) или 16?
Инженерная доска ты что имеешь виду? ...имитация бруса (рау хаус) или имитация бревна (блок хаус) или напольная шпунтованная доска?

[Бонч]

Пневмо (нейлеры, отвертки и прочее).

phpBB [video]

а эта хрень от какого компрессора начинает работать?
от аэрографа (23 л/мин, Давление 4 бар) подойдет, или только таким ноздри надувать?

[Владимир 5172]

Компрессор 8 бар выдаëт. Пистолет работает от 4 до 7 бар.

[Владимир 5172]

У меня значит не шпильки , они с маленькой шляпкой. Длина 40 мм, бью в паз. Скобы надо купить для инженерной доски.

Володь, у тебя 18 GA (калибр) или 16?
Инженерная доска ты что имеешь виду? ...имитация бруса (рау хаус) или имитация бревна (блок хаус) или напольная шпунтованная доска?

Андрей, с калибром завтра гляну.
Инженерная доска-она же паркетная доска. Только у паркетной верхний слой ценная порода, под ней два, три слоя сосновых реек.
У инженерки нижний слой фанера. И она по всей площади проклеивается и скобами прибивается в паз.

[Крокозябр]

а эта хрень от какого компрессора начинает работать?
от аэрографа (23 л/мин, Давление 4 бар) подойдет, или только таким ноздри надувать?

Саш, если дерево мягкое и гвоздики не длинные и не толстые, то примерно от 4 кг.
Обычно, на 14 - 23 калибре на давлении 5-6 кг работаю ..
Для 18 и 23 калибра, компрессор 23 л/мин. пойдет (если не как из пулемета стрелять), а вот давление маловато.
на 14 и 15 калибры даже и не смотри, мал и слаб компрессор.
В компрессорах для аэрографии обычно стоит ограничитель (автоотключение) по давлению. Если на твоем стоит на 4 кг, замени его на 5 или 6 кг и 18 калибром сможешь работать

[Крокозябр]

Андрей, с калибром завтра гляну.
Инженерная доска-она же паркетная доска. Только у паркетной верхний слой ценная порода, под ней два, три слоя сосновых реек.
У инженерки нижний слой фанера. И она по всей площади проклеивается и скобами прибивается в паз.

понял про что ты.
я по старинке паркетная доска с фанерной основой \
PS
Скорее всего у тебя 18 калибр (18GA)

[Волхв]

У меня значит не шпильки , они с маленькой шляпкой. Длина 40 мм, бью в паз. Скобы надо купить для инженерной доски.

Типа такого, которым на видео работают? (см. с 1 минуты)

phpBB [video]

Там какой-то пневмопистолет с огромедной обоймой гвоздей...

[Крокозябр]

Там какой-то пневмопистолет с огромедной обоймой гвоздей...

Не совсем.
Первая часть видео (где крепят ОСП) используется каркасный реечный нейлер.
Скорее всего угол наклона обоймы 21 градус, используемые гвозди от 50 до 90 мм в длину и диаметром от 2,5 до 3,8 мм (вряд ли он берет диаметр 4,1 мм)
ОСП если крепить на реечник каркасник, крепить на 50 мм гвозди. ...более чем достаточно
Вторая (2 мин. 40 сек) часть видео (где крепят пленку), там да, скорее всего нейлер 18 калибра и скобы . На подложку, обычно скобы длиной не более 25 мм. можно и 10 и 16 мм.

[Крокозябр]

Решил малышу ТО провести...много работал, надо его свеженькой силикошкой с маслицем покормить, он её очень любит
Снимаем крышку выхлопа и клапанную голову (главный цилиндр)
Вытаскиваем и удивляемся ...откуда же столько грязи и чистим, чистим и чистим ..
Вытаскиваем сам цилиндр, поршень о отбойник поршня.... чистим.
На фото видно (черная тряпка, а была белая) масло в нейлер капается прозрачное, у или почти прозрачное... а грязюка (видно по руке)прям чернющее ...
Особое внимание уделяем верхнему головному клапану.
Он отвечает за подачу и перекрытия воздуха на поршень (а поршень на гвоздь)
Смотрим (ищем) трещины и крошения ...если находим, то клапан ( и нижний отбойник) под замену, они из полиуретана ...примерно 80 твердости .... если нет в магазинах, по образцу можно отлить или заказать у токаря ..
Резинки смазываю обычно густым силиконом.
Сам корпус брызгаю (спрей) силиконом.

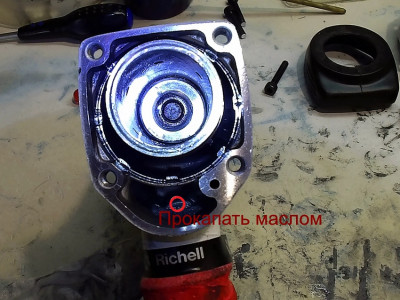

На фото есть "прокапать маслом" надо туда пяток капель маслица для пневмоинструмента ...там клапан курка, пусть будет смазка.
Собираем
Вроде как и все.

Нейлер готов к работам.

[Владимир 5172]

Вот такой, но с типом гвоздей не разобрался.

[Крокозябр]

Вот такой, но с типом гвоздей не разобрался.

От Frost у меня есть 14 калибр. (для имитации и прочей толстой отделки).

Твой пистоль 18 GA, (Gauge) т.е. 18 калибр .
Твой пистоль может стрелять и штифтами (без шляпки) до 50 мм , то же 18GA.
Гвоздики 18 GA до 50 мм, скобы до 40 мм в длину.
Спинка скобы 5,7 мм . 18 GA
Сечение проволоки, 1x1.25 мм (+/- пару соток по сечению допускается) .

Покупай гвоздочки и скобы во всех инструментах. (получать на Свердлова, доставка бесплатная)
В Мурманске стоят дорого, если надо 18 калибр, покупаю вот такие ( длину выбирай сам)
Как образец для ориентира ссылки ниже
Такие (по ссылкам) покупал. Осечек, залипаний и прочей хрени нет.
Если нужна другая длина, там (Все инструменты) полно размеров скоб и гвоздей на 18 калибр)

PS
Дополню. Производитель крепежа может быть любой, главное калибр (тебе нужен 18) , т.е. смотри сечение (толщину) проволоки при выборе гвоздей или штифтов.
При скобах, смотри сечение проволоки (толщина гвоздя) и длина спинки скобы.

https://spb.vseinstrumenti.ru/krepezh/d ... sht_57620/

https://spb.vseinstrumenti.ru/krepezh/m ... /pgs-1207/

https://spb.vseinstrumenti.ru/krepezh/m ... /pgs-1208/

скобы https://spb.vseinstrumenti.ru/krepezh/d ... -mm-57667/

[Владимир 5172]

Спасибо за обзор! Все инструмент отличный магазин, но я получаю на Книповича. Свердлова далеко мне.

[Крокозябр]

Стал шалить и выпендриваться мой большой реечник каркасник.
Не хочет стрелять и всё
Мне даже МОЛОТОК РУЧНОЙ подарили
Дошли руки до каркасника.

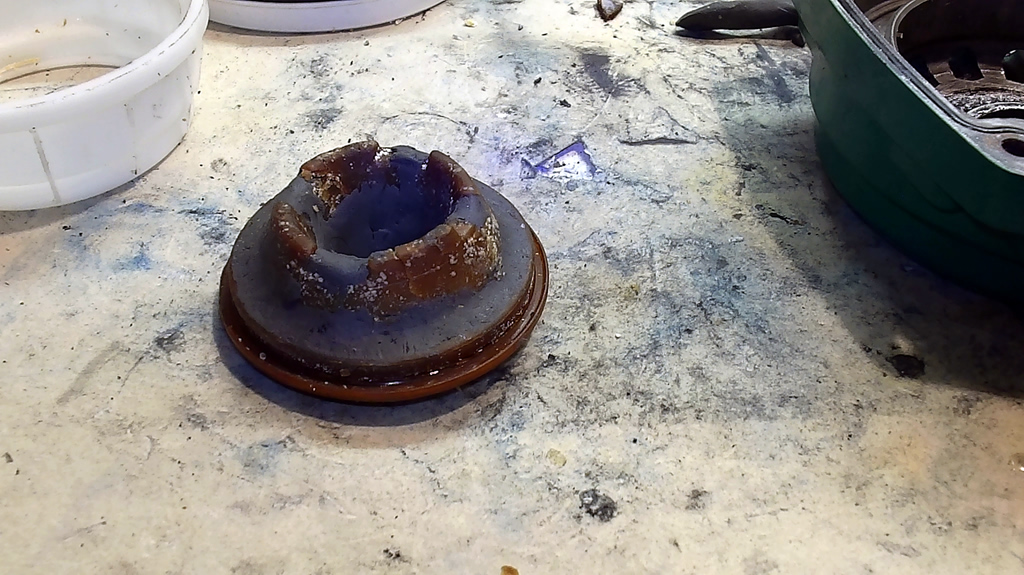

Вот такой ужас под главным поршнем.
Уплотнения растрескались.
Пистонстоп (стопор поршня) тоже ... короче кирдык ему ...
Очень аккуратно разбираю узлы.
Вытаскиваю пистонстоп...что можно, склеиваю супер клеем, дальнейшее восстановление формы авто пластилином
Прикидываю на место ... вроде где то около дела ...

В России таких нет, из за бугра долго и дорого ... придется лить самому ...
Как мастер модель попробую использовать склеенный пистонстоп.
Заказал силагерм для формы http://silagerm.com/products/25831830
и силагерм для самого изделия http://silagerm.com/products/25843378
И смазку разделительную . http://silagerm.com/products/25853381

Продолжение следует ...возможно ...если получится ...

[Волхв]

[quote="Крокозябр"
Скорее всего угол наклона обоймы 21 градус, используемые гвозди от 50 до 90 мм в длину и диаметром от 2,5 до 3,8 мм (вряд ли он берет диаметр 4,1 мм) [/quote]
Похоже, тут он виден лучше (1 минута). Им часто пользуются.

phpBB [video]

[Крокозябр]

Похоже, тут он виден лучше (1 минута). Им часто пользуются.

Лёш , как и выше писал это каркасник . Гвозди до 90 мм.

Леш, если хочешь по ТТХ (до 90 мм гвозди) такой же, то можно купить и в России, Ебее и на Али.
21 градус http://gvozdemet.ru/index.php?route=pro ... 59_304_305
34 градуса http://gvozdemet.ru/index.php?route=pro ... 59_304_125

тоже очень хороший магазин https://www.pnevmoteh.ru/reechnye-pnevmopistolety
Барабанные каркасники как минимум в два раза дороже, поэтому ссылок не даю ...надо будет сам найдешь

[Волхв]

Леш, если хочешь по ТТХ (до 90 мм гвозди) такой же, то можно купить и в России, Ебее и на Али.
21 градус http://gvozdemet.ru/index.php?route=pro ... 59_304_305
34 градуса http://gvozdemet.ru/index.php?route=pro ... 59_304_125

Что дают эти градусы?
