[Бонч]

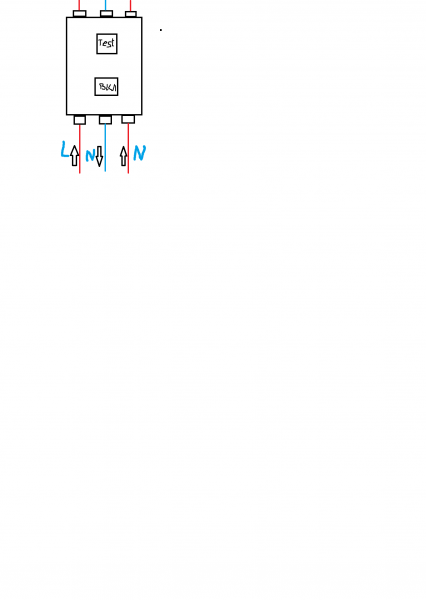

УЗО подключается через схему рисовать впадлу.

да какая там схема? два провода вошло и два вышло.... какой там ноль?
или у тебя дома трехфазное? ну четыре провода вошло...

[may]

Вроде суть стала понятна. Спасибо всем, Бончу - отдельный решпект

[sergiolibe]

да какая там схема? два провода вошло и два вышло.... какой там ноль? [Ad: ]
или у тебя дома трехфазное? ну четыре провода вошло...

[AIM]

... автомат перед узо не нужен. узо- сам себе автомат. ... .

УЗО сам себе не автомат (если под автоматом понимать автоматический выключатель.
Перед УЗО нужно ставить автомат, дабы оно не испортилось от превышения рабочего тока ( у узо такой показатель есть)

[oldskuns]

я предлагаю в специализированных темах не хвастовства для подписываться своей профессией. или перечнем заслуг в данной области. подобно бончу. дабы вопрошающий с должным основанием степень доверия своего мог к ответствующему присовокупить.
http://www.prestig.ru/news/view/307
узо как правило сблокировано с автоматом в одном корпусе. отдельно узо не выпускают уже лет 20.
проектировщик -силовая электрика, общее машиностроение, 5 группа электробезопасности св.1000

[Алекс-51]

Обращайтесь! Инженер - электрик - строитель.

[AlexeyV51]

Правила устройства электроустановок (ПУЭ). Седьмое издание

сейчас они актуальны? они обязательны или носят рекомендательный характер?

[Бонч]

Правила устройства электроустановок (ПУЭ). Седьмое издание

сейчас они актуальны? они обязательны или носят рекомендательный характер?

актуальны! обязательны!

Правила устройства электроустановок действуют в виде отдельных разделов как глав седьмого издания, так и действующих разделов и глав шестого издания.

Раздел 1. Общие правила	Раздел 1. Общие правила
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны Глава 1.4. Выбор электрических аппаратов проводников по условиям короткого замыкания Глава 1.5. Учет электроэнергии Глава 1.6. Измерения электрических величин	Глава 1.1. Общая часть Глава 1.2. Электроснабжение и электрические сети Глава 1.7. Заземление и защитные меры электробезопасности Глава 1.8. Нормы приемо-сдаточных испытаний Глава 1.9. Изоляция электроустановок
Раздел 2. Канализация электроэнергии	Раздел 2. Передача электроэнергии
Глава 2.1. Электропроводки Глава 2.2. Токопроводы напряжением до 35 кВ Глава 2.3. Кабельные линии напряжением до 220 кВ	Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ
Раздел 3. Защита и автоматика Глава 3.1. Защита электрических сетей напряжением до 1 кВ Глава 3.2. Релейная защита Глава 3.3. Автоматика и телемеханика Глава 3.4. Вторичные цепи	-
Раздел 4. Распределительные устройства и подстанции	Раздел 4. Распределительные устройства и подстанции
Глава 4.3. Преобразовательные подстанции и установки Глава 4.4. Аккумуляторные установки	Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока Глава. 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ
Раздел 5. Электросиловые установки Глава 5.1. Электромашинные помещения Глава 5.2. Генераторы и синхронные компенсаторы Глава 5.3. Электродвигатели и их коммутационные аппараты Глава 5.4. Электрооборудование кранов Глава 5.5. Электрооборудование лифтов Глава 5.6. Конденсаторные установки	-
-	Раздел 6. Электрическое освещение Глава 6.1. Общая часть Глава 6.2. Внутреннее освещение Глава 6.3. Наружное освещение Глава 6.4. Световая реклама, знаки и иллюминация Глава 6.5. Управление освещением Глава 6.6. Осветительные приборы и электроустановочные устройства
Раздел 7. Электрооборудование специальных установок	Раздел 7. Электрооборудование специальных установок
Глава 7.3. Электроустановки во взрывоопасных зонах Глава 7.4. Электроустановки в пожароопасных зонах Глава 7.7. Торфяные электроустановки	Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений Глава 7.5. Электротермические установки Глава 7.6. Электросварочные установки Глава 7.10. Электролизные установки и установки гальванических покрытий.

│

[Бонч]

Сори! забыл указать какое изданеи в столбцах.. первый столбец - шестое, второй столбец - седьмое издание...

Правила устройства электроустановок (ПУЭ). Седьмое издание

сейчас они актуальны? они обязательны или носят рекомендательный характер?

актуальны! обязательны!

Правила устройства электроустановок действуют в виде отдельных разделов как глав седьмого издания, так и действующих разделов и глав шестого издания.

6-ое издание	7-ое издание
Раздел 1. Общие правила	Раздел 1. Общие правила
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны Глава 1.4. Выбор электрических аппаратов проводников по условиям короткого замыкания Глава 1.5. Учет электроэнергии Глава 1.6. Измерения электрических величин	Глава 1.1. Общая часть Глава 1.2. Электроснабжение и электрические сети Глава 1.7. Заземление и защитные меры электробезопасности Глава 1.8. Нормы приемо-сдаточных испытаний Глава 1.9. Изоляция электроустановок
Раздел 2. Канализация электроэнергии	Раздел 2. Передача электроэнергии
Глава 2.1. Электропроводки Глава 2.2. Токопроводы напряжением до 35 кВ Глава 2.3. Кабельные линии напряжением до 220 кВ	Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ
Раздел 3. Защита и автоматика Глава 3.1. Защита электрических сетей напряжением до 1 кВ Глава 3.2. Релейная защита Глава 3.3. Автоматика и телемеханика Глава 3.4. Вторичные цепи	-
Раздел 4. Распределительные устройства и подстанции	Раздел 4. Распределительные устройства и подстанции
Глава 4.3. Преобразовательные подстанции и установки Глава 4.4. Аккумуляторные установки	Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока Глава. 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ
Раздел 5. Электросиловые установки Глава 5.1. Электромашинные помещения Глава 5.2. Генераторы и синхронные компенсаторы Глава 5.3. Электродвигатели и их коммутационные аппараты Глава 5.4. Электрооборудование кранов Глава 5.5. Электрооборудование лифтов Глава 5.6. Конденсаторные установки	-
-	Раздел 6. Электрическое освещение Глава 6.1. Общая часть Глава 6.2. Внутреннее освещение Глава 6.3. Наружное освещение Глава 6.4. Световая реклама, знаки и иллюминация Глава 6.5. Управление освещением Глава 6.6. Осветительные приборы и электроустановочные устройства
Раздел 7. Электрооборудование специальных установок	Раздел 7. Электрооборудование специальных установок
Глава 7.3. Электроустановки во взрывоопасных зонах Глава 7.4. Электроустановки в пожароопасных зонах Глава 7.7. Торфяные электроустановки	Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений Глава 7.5. Электротермические установки Глава 7.6. Электросварочные установки Глава 7.10. Электролизные установки и установки гальванических покрытий.

[AlexeyV51]

Думаю для многих тема полезна будет, тем более это направление технологически развивается постоянно и появляется новое оборудование и расходные материалы.

Тема для тех, кто хочет или планирует менять или делать в новостройке проводку. (дача, гараж и т.д.)

Сам недавно стал этим интересоваться, вот думаю может что-то нового или интересного узнаю благодаря советам опытных электриков.

Медные и алюм. нельзя вместе соединять. Вопросы по сварке скруток, что такое заземление и зануление. Чем отличается УЗО от автоматического выключателя(Автомат). Что такое УЗИП и прочие вопросы. Как рассчитать, как проложить, какие нужны инструменты, приборы.

[AlexeyV51]

что такое естественная утечка тока, её величина и от чего она зависит?

[may]

Есть такая тема
По УЗО там Бонч ссылки давал.
То, что для себя накурил: соединение алюминий-медь проще всего через клеммы WAGO (серенькие непрозрачные), но на большую нагрузку эти клеммы применять - на свой страх и риск. Для разводки освещения - вполне.
В коридоре ставил галогенки, купил блок плавного пуска китайский - не покупайте! Подключил на пробу: лампочки зажигаются плавно за 1-2 с - как и обещано. Но показалось, что светят тускловато... Замерил напругу на концах этого блока - 170 В выкинул нафиг, соединил напрямую. Рекомендуют белорусский "Гранит" - вчера в "Доме" увидел, а потолок-то уже собран

[AlexeyV51]

кстати о гильзах, зачем скручивают и потом сваркой концы скруток оплавляют? видимо гильзы (для соединения 2 проводов) не так уж и надёжны получается.

[AlexeyV51]

в паспорте оборудования долго говориться о его естественной утечке тока.

[may]

Новую медь соединял на СИЗ Для бытовых целей по отзывам - достаточно.

[Papich773]

WAGO лучше использовать многоразовые(с защёлкой), выдерживают ток до 32А,для техники самоё то,на освещение можно и одноразовые.
16лет занимаюсь ремонтом квартир под ключ.

[may]

WAGO лучше использовать многоразовые(с защёлкой), выдерживают ток до 32А,для техники самоё то,на освещение можно и одноразовые.
16лет занимаюсь ремонтом квартир под ключ.

У производителя почему-то всё наоборот:
"Клеммы ВАГО для светильников являются идеальными, полностью изолированными клеммами для подсоединения светильников: с плоскопружинным зажимом для жестких медных или алюминиевых проводников с монтажной стороны (потолок или стенка) и с зажимом CAGE CLAMP для подключения многожильных, в том числе и луженных, медных проводников от светильника.
Для монтажных работ применяются розеточные клеммы ВАГО. Эти клеммы являются полностью изолированными соединительными клеммами с плоско-пружинным зажимом для подсоединения одножильных медных и/или алюминиевых проводников. Они позволяют проводить надежный и компактный электромонтаж проводников в распределительных коробках."

[Бонч]

что такое естественная утечка тока, её величина и от чего она зависит?

это ток, обусловленный несовершенством изоляции...
есть производители, которые сами в паспорте на изделие указывают данный параметр..
можно пользоваться при отстройки УЗО. или пользоваться рекомендациями по выбору УЗО на предыдущей странице.

[Papich773]

Написать можно всякое По опыту:одноразовые выгорели,а многоразовые ни разу!

[Алекс-51]

что такое естественная утечка тока, её величина и от чего она зависит?

Материалов, обладающих 100% диэлектрическими свойствами в природе практически нет. Поэтому ток "бежит" даже по изоляции проводов и кабелей в той или иной степени, что и является естественным для того или иного диэлектрика. Зависит от 1000 и 1-го фактора. В практическом применении воздушная среда является наилучшим диэлектриком.
П.С. вопрос к чему привязан?
