Эхолот Lowrance Mark-5x DSI

[STORM]

В инструкции есть рекомендации по установке датчика на яхты с килем.Если датчик мы крепим на корпус яхты, а киль, естественно, является нижней точкой у яхты, то в приборе предусмотрена коррекция этой разницы. Можно сделать вывод, что провода на показания глубины не влияют, главное это датчик и его сигнал - ТОЛЬКО В ВОДЕ.

Есть такое дело,там тупо выставляется разница в глубине между датчиком и килём.... Вот только я не понял,как это относиться к длине проводов

[Valera-59]

Вот только я не понял,как это относиться к длине проводов

В том-то и дело, что никак...Мы корректируем разницу, допустим в метр, между корпусом и килем который в ВОДЕ ниже датчика который установлен на корпус, но тоже в ВОДЕ...Процессор в приборе меряет время от посыски сигнала до его приёма, а уже от датчика идёт электрический, не звуковой сигнал.Провода электричество не тормозят...

[Valera-59]

Разъём приготовлен...Хотелось бы где-то уточнить: гнездо на эхолоте, которое закреплено гайкой , внутри распаяно через провода к плате, или впаяно в плату? Вариант соединения через провода был-бы идеальным...

[STORM]

а уже от датчика идёт электрический, не звуковой сигнал.Провода электричество не тормозят...

Хмм.... Ты правда раньше думал что ультразвуковой а не электрический сигнал бежит по проводам?

[STORM]

Разъём приготовлен...Хотелось бы где-то уточнить: гнездо на эхолоте, которое закреплено гайкой , внутри распаяно через провода к плате, или впаяно в плату? Вариант соединения через провода был-бы идеальным...

Валера,ты собрался разобрать свой,новый эхолот? Я правильно понял?

[Valera-59]

Да...

[STORM]

Бог в помощь.....

[Valera-59]

Спасибо! Фотки выложу...но это позже...я ща весь в креплении датчика...

[Valera-59]

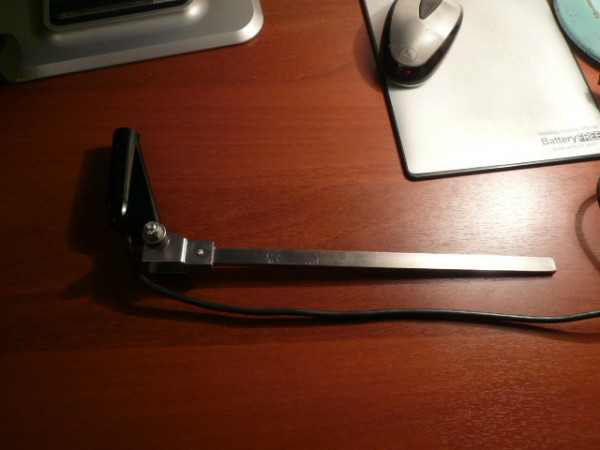

Продолжение темы...сделана первая деталь крепления датчика...

[Valera-59]

В продолжение темы: крепление пришлось переделать, т.к. появились свежие идеи улучшающие конструкцию.П-образная скоба сделана из титана на фрезерном станке, прецезионно подогнана под основную планку крепления толщиной 5 мм....далее планка будет стыковаться с титановой трубкой диаметром 13 мм.Есть идея соединение сделать "коленом" чтобы конструкция складывалась для удобства в сумочку с эхолотом вместе...пока думаю....
Как закрепить кабель вдоль планки ( в двух местах будет достаточно) тоже есть несколько вариантов...

[Valera-59]

Случайно попалось фото крепления датчика эхолота... Без комментариев...

[Valera-59]

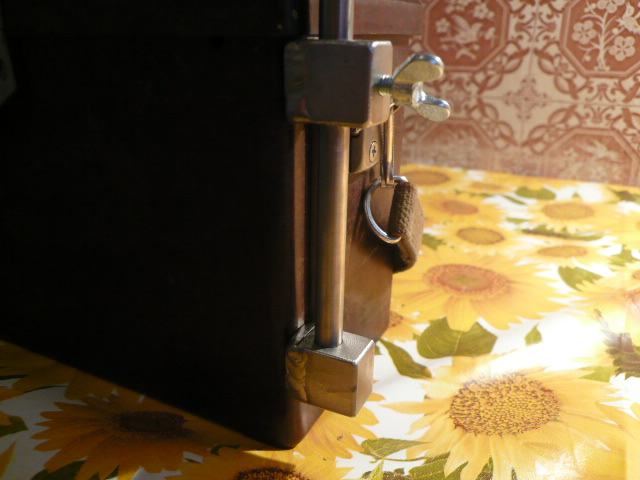

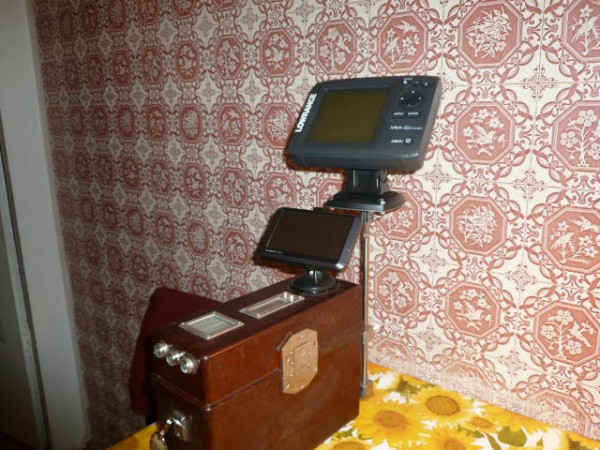

Сегодня закончил с креплением эхолота. Вариантов было не очень много, но я выбрал самый удобный и оптимальный. От первоначального крепления пришлось отказаться, т.к,крепился экран струбциной к передней сидушке. Явно было неудобно и далеко от меня. Сейчас всё под рукой и навигатор и эхолот. Конструкцию сделал разборной, для последующей укладки в сумочку, которую пока не присмотрел...возможно сам пошью. Перечислять все навороты "чемоданчика" смысла нет, все кто интересуется в курсе.Сам чемоданчик фиксируется в лодке капроновым фалом с карабинами через уключину лодки. Фал сделан внатяг, чемоданчик чётко фиксировано стоит возле борта локи без хлябонья и болтания.
Крепление полностью из титана (барашки оцинкованные)...аргонная сварка.Фото подробные, возможно кому-то пригодится идея.
Буду теперь продолжать заниматься креплением датчика...вариантов ещё больше, но хочется сделать разборный для удобства транспортировки.

[Valera-59]

...

[Valera-59]

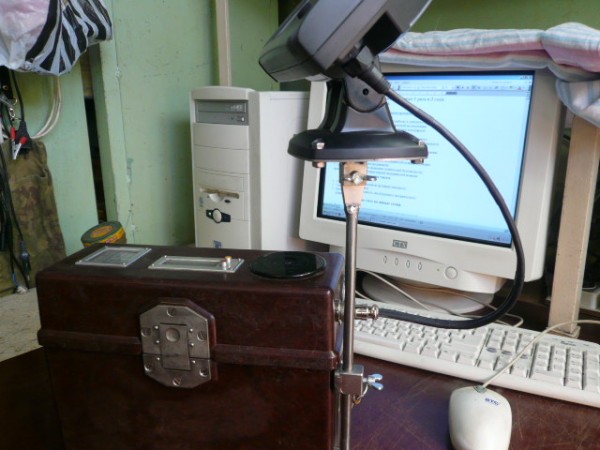

Толя, я нашёл более простое и удобное решение. Вывел оба кабеля с эхолота на разъём. Распаял ответную часть на приборе так, что питание у меня подаётся из прибора, а сигнальные концы проходят внутри прибора на разъём, к которому будет уже подключаться датчик. На фото: правый крайний разъём ( раньше это было питание эхолота )завтра заменю на аналогичный но с большим числом контактов. К нему и будет подключаться датчик. В прибор я не залез и кабель укоротил. Причём все кабеля смотрят в нужные мне стороны... Ну, как?

[STORM]

Валера,читаю по третьему разу..... То ли устал сегодня,то ли не могу понять.....
Смысл вот этого последнего нововведения с разводкой кабелей ?.....

P\S.... На самом эхолоте один разъём? И с него два кабеля выходит,питание и датчик? Или два разъёма отдельных?

[Valera-59]

На эхолоте одно гнездо, из штекера, который подключается к гнезду выходит два кабеля - кабель питания и кабель на датчик. На эхолоте есть ещё гнездо для подключения штекера с кабелем для датчика температуры, но он мне не нужен...
На фото плохо просматриваются оба кабеля, я их термоусадочной трубкой (кембриком) соединил...

[STORM]

Я правильно понял-раньше кабель от датчика втыкался в эхолот,а теперь в промежуточный разъём?
Если да,то что этим достигнуто?

[Valera-59]

Достигнуто то,что я не полез в сам прибор, с целью установки разъёма. А первоначальная задача ( если ты помнишь) ставилась об укорочении сигнального кабеля. Я избавился от мотка лишнего кабеля, который мешался бы в лодке. Через один разъём завёл сигнальные концы и питание прибора (получился жёсткий короткий "хвостик") с одной стороны которого остался родной разъём и штекер. Ща понял?

[STORM]

Я избавился от мотка лишнего кабеля, который мешался бы в лодке. Через один разъём завёл сигнальные концы и питание прибора (получился жёсткий короткий "хвостик") с одной стороны которого остался родной разъём и штекер. Ща понял?

Что то второй день с пониманием не то.......(

То есть кабель от датчика ты всё таки отрезал? При этом ввёл в цепь дополнительный разъём (то ли для удобства,то ли для *надёжности*) и теперь подключаешь датчик не в *голову* прибора,а в свой *универсальный ящичек*..... Так?...

[Valera-59]

теперь у меня "крыша ехать начинает...посмотри на этот рисунок и ещё раз на фото, которые я выложил...
