Эхолот Lowrance Mark-5x DSI

[STORM]

Я скажу одно....) На скорости,при любой установке петух воды в метр высотой..... При троллинге пофиг всяческие нюансы,главное что бы датчик в воде и по возможности расположен горизонтально....

На Проге ушёл от всех проблем присобачив датчик на силикон под пайоломи...

[Valera-59]

На Проге ушёл от всех проблем присобачив датчик на силикон под пайоломи...

На "дюральках" нет таких заморочек как на ПВХ...

[STORM]

Валера,ещё раз перечитай мануал,там где сказано как должен быть расположен датчик относительно борта/мотора/редана и т.п. Это база...
Далее тебе лишь нужно что бы крепление было сьёмным и позволяло откинуться датчику при наезде на мель. А то мы что то тут в дебри полезли....))

[Valera-59]

Толя, забыл у тебя спросить: ты пред ставил в цепь питания эхолота? Я замерял потребление в демонстрационном режиме - 180 - 200 миллиампер. В паспорте рекомендуют 3 А. Пред, фильтр питания, гнездо для подключения эхолота - всё в волшебный чемоданчик установлю...Так и было задумано при его изготовлении.

[STORM]

Конкретно на эхолот у меня преда нет..... Только общий,на цепь питания всех приборов....

[Valera-59]

А то мы что то тут в дебри полезли....))

Да нет, в дебри залезли другие а я начитался...но думаю, что с пользой...Лучше учиться на чужих ошибках. А так-то да, делай всё по инструкции и будет тебе счастье. Просто перестраховываюсь...

[Valera-59]

Конкретно на эхолот у меня преда нет..... Только общий,на цепь питания всех приборов....

ОК Видео с инета...
http://video.yandex.ru/#search?text=Low ... 6653-09-12

[Valera-59]

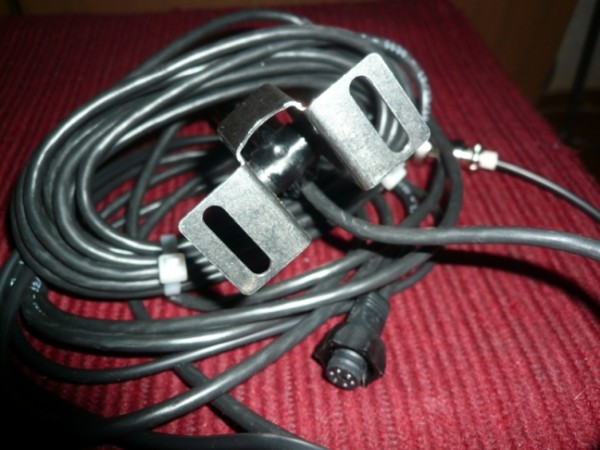

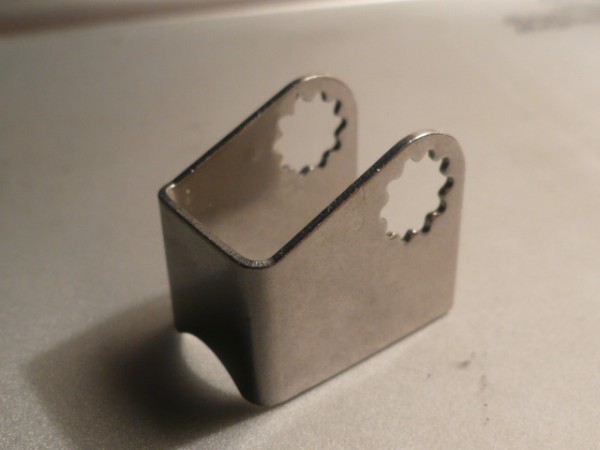

Датчик для крепления на транец до доработки. После праздников выложу фото с доработкой...

[Valera-59]

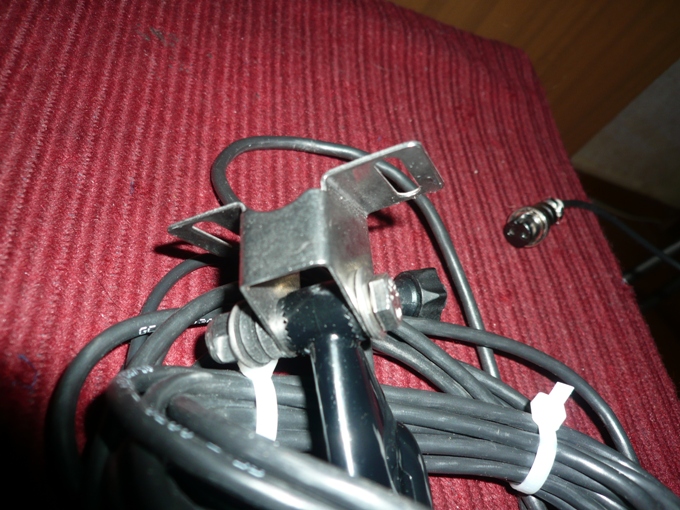

Сегодня доработал крепление крепление...

[Valera-59]

Хочу укоротить кабель от датчика к прибору. Как изменятся показания глубины? И изменятся ли?
Варианты: Мрё мнение...Я так думаю... Может быть - не принимаются:uch_tiv:

[STORM]

Не изменяться....... Но....... Валера,геморно это...... Укорачивание в смысле......

[Valera-59]

Не изменяться....... Но....... Валера,геморно это...... Укорачивание в смысле......

Толя, мне как радиомеханику это легко сделать...В своё время ШРы под сотню жил в экране перепаивал с прозвонкой, а здесь 7 проводков, но вопрос не о техническом исполнении. Я в инете поискал - укорачивать не рекомендуют. Почему? Не пишут.Вояку с лодки (акустика)найти да спросить, ответ бы точно дал...

[STORM]

Ну если в техническом плане перепайки проблем нет,то укорачивай..... Хотя я бы просто смотал в кружок и закрепил изолентой,мало ли судьба даст другой,более крупный корабль .....

Есть даже специальные кабеля удлинители в природе для больших/длинных кораблей,посему длинна кабеля от датчика до прибора некритична....

[Valera-59]

Понятно...я подожду и ещё поинтересуюсь.

[sergiolibe]

Вояку с лодки (акустика)найти да спросить, ответ бы точно дал...

Сергей51 тебе в помощь

[STORM]

Сдаётся мне-аппаратура на лодке несколько не похожа на любительские эхолоты.....

[Valera-59]

Да, на лодках датчик выглядит как цистерна...

[Valera-59]

Толя, сегодня звонил знакомому капитану, он подтвердил, что обрезка или наращивание кабеля на показания глубины не влияют...Сложнее, наверняка с укорачиванием кабеля для контроля температуры...

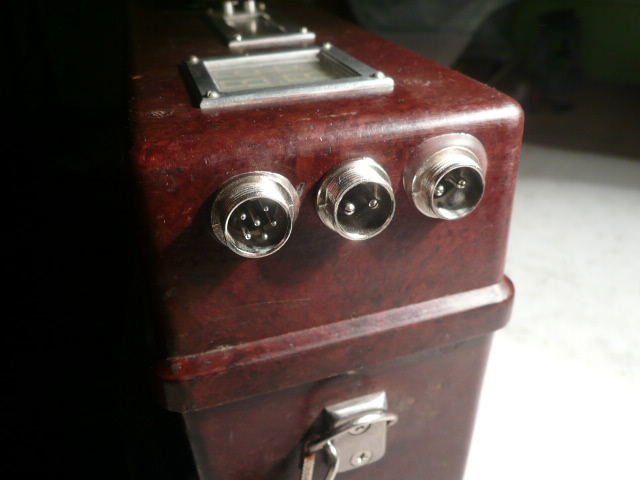

Поставил на блок третий разъём для эхолота, как и планировалось. Для герметичности гайку фиксирующую сам разъём проклеил (пролил) эпоксидкой. Пред на 3 А и фильтр питания установлены внутри блока.

[STORM]

Толя, сегодня звонил знакомому капитану, он подтвердил, что обрезка или наращивание кабеля на показания глубины не влияют...Сложнее, наверняка с укорачиванием кабеля для контроля температуры...

Вот и хорошо.....

С кабелем для контроля температуры (странно,практически везде датчик встроен в излучатель) тоже проблем не должно быть. Несколько метров *лишнего *кабеля не имеют сколько либо существенного сопротивления что бы изменить показания....

[Valera-59]

В инструкции есть рекомендации по установке датчика на яхты с килем.Если датчик мы крепим на корпус яхты, а киль, естественно, является нижней точкой у яхты, то в приборе предусмотрена коррекция этой разницы. Можно сделать вывод, что провода на показания глубины не влияют, главное это датчик и его сигнал - ТОЛЬКО В ВОДЕ.
