Радиостанция!

[Бонч]

Под спойлером находятся три таблицы:
Таблица частот LPD радиостанций 69 каналов
Таблица частот LPD восьмиканальных радиостанций
Таблица частот LDP соответствие 8 и 69 каналов
Таблица частот PMR 8 каналов
Таблица частот радиостанций морского диапазона

для просмотра таблиц необходимо нажать сюда

Таблица частот LPD радиостанций 69 каналов

Таблица частот LPD восьмиканальных радиостанций

Таблица частот LPD 8 каналов.jpg (42.67 КБ) Просмотров: 149460

Таблица частот LDP соответствие 8 и 69 каналов

LDP 8_69.jpg (77.83 КБ) Просмотров: 145361

Таблица частот PMR 8 каналов

Таблица частот радиостанций морского диапазона

[K.C]

Если такая маленькая пипка как ВЕКТОР vr43 r2 ТАКОЕ может. Что же ТАКАЯ , типа, более мощная станция так себя ведёт?!?!?!

так в первом случае вдоль дороги.т.е практически на прямой видимости.

[piv211]

На самом то деле станция покупалась не для воды. С женой сходить в грибы-ягоды. Чтобы не орать и не надрывать глотку.
Но всё же, немного обидно. Ну, так. Чуть-чуть!!!!!

[K.C]

Из за сопки голос тоже можно не услышать..

[K.C]

Жену не рискую брать. но сам с картой знакомлюсь основательно. + распечатанная с собой. Смотря куда идти.

[piv211]

Если такая маленькая пипка как ВЕКТОР vt43 r2 ТАКОЕ может. Что же ТАКАЯ , типа, более мощная станция так себя ведёт?!?!?!

так в первом случае вдоль дороги.т.е практически на прямой видимости.

А как тебе второй тест VT? там уже 100% прямой видимости не было. Это раз.

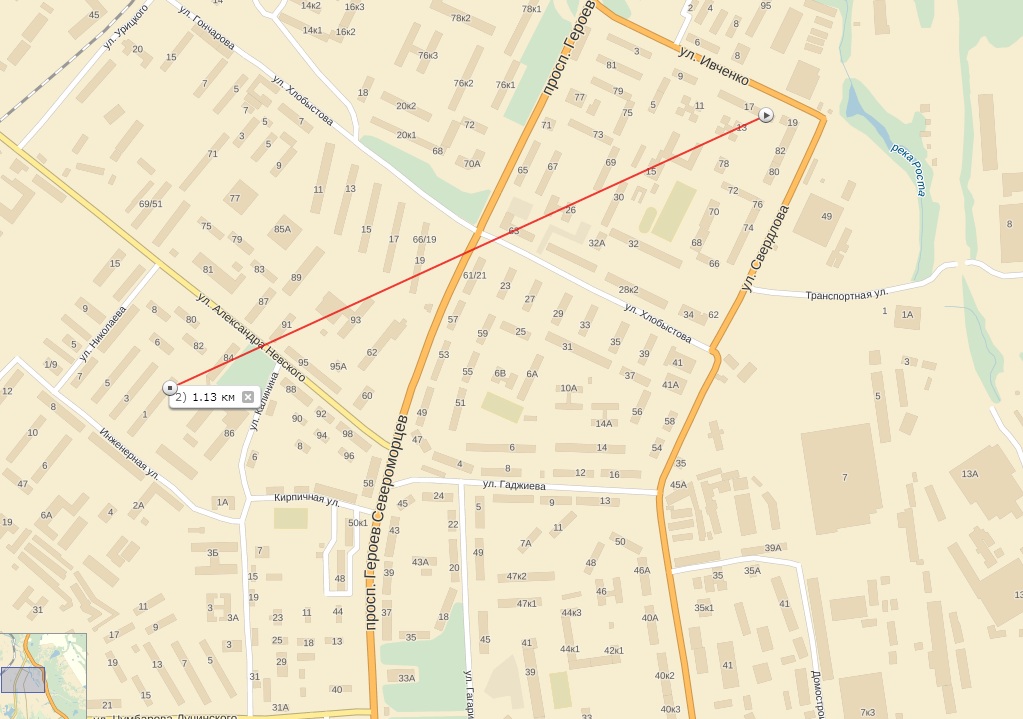

Я сижу дома на 4 этаже окна на юг. Игорь(турист85) на 2 этаже окна на восток. Прямой видимости гарантированно нет. У него радейка дешёвенькая. Он меня слышит отлично. Я его вообще не слышу. Только шум от его станции.

[Alco]

Он меня слышит отлично. Я его вообще не слышу. Только шум от его станции.

Ребят, тут есть некоторая закавыка- огромную роль играет антена! У меня сейчас есть китайская двухдиапазонная радюшка, так вот её родная антена не годилась ни на что! Ужасно плохой приём.Т.к. основной диапазон на который она мне нужна 150 Мгц, я разобрал китайскую антенку, посчитал длину волны своего диапазона и сделал самодельную витую, запихав её в корпус от родной антенки. Проблема решена.

[piv211]

1000% согласен. Стопудово нужно антенку рассчитать. Я такое слышал ещё со времён 900МГц-ых телефонов городских. Там антенна должна быть 8,9 см. И ни мм больше-меньше.
И эта, Стёпа! У Игоряна действительно слабенькая станция.

[piv211]

А может нужно плёночку с дисплея снять. Тогда лучше будет???

[Старичок]

Расчет радиуса покрытия радиосигналом в УКВ/FM диапазонах
Частоты метрового диапазона распространяются в пределах прямой видимости. Радиус действия распространения радиоволны в пределах прямой видимости без учета мощности излучения передатчика и прочих природных явлений, уменьшающих эффективность связи, выглядит так:
r = 3,57 (√h1 + √h2), км,
Рассчитаем радиусы прямой видимости при установке приемной антенны на разных высотах, где h1 — параметр, h2 = 1,5 м. Сведем их в таблицу 1.
Таблица 1
h1 (м) 10 20 25 30 35 40 50 60
r (км) 15,6 20,3 22.2 24 25.5 27,0 29,6 32
Данная формула не учитывает затухание сигнала и мощности передатчика, она говорит лишь о возможности прямой видимости с учетом идеально круглой земли.
Произведем расчет необходимого уровня радиосигнала вместе приема для длины волны 3 м.
Поскольку на трассах между передающей станцией и подвижным объектом всегда присутствуют такие явления как, отражения, рассеяния, поглощения радиосигналов различными объектами и пр, следует вводить поправки в уровень затухания сигнала, что предложил японский ученый Okumura. Среднеквадратическое отклонение для этого диапазона с городскими застройками составит 3 дБ, а при вероятности связи в 99% введем множитель 2, что составит общую поправку П в уровне радиосигнала в
П = 3 × 2 = 6 дБ.
Чувствительность приемников определяется соотношением полезного сигнала над шумами в 12 дБ, т.е. в 4 раза. Такое соотношение при качественном радиовещании не приемлемо, поэтому введем дополнительную поправку еще в 12–20 дБ, примем 14 дБ.
Итого общая поправка в уровне принимаемого сигнала с учетом затухания его по трассе и специфике приемного устройства, составит: 6+16 20дБ (в 10 раз). Тогда при чувствительности приемника в 1,5 мкВ. в месте приема должно создаваться поле с напряженностью в 15 мкВ/м.
Рассчитаем по формуле Введенского радиус действия при заданной напряженности поля в 15 мкВ/м с учетом мощности передатчика, чувствительности приемника и городских застроек:

где r — км; Р — кВт; G — дБ (=1); h — м; λ — м; Е — мВ.
В данном расчете не учитывается коэффициент усиления приемной антенны, а также затухание в фидере и полосовом фильтре.
Ответ: При мощности в 10 Вт, высоте излучения h1=27 метров и h2=1,5м, реально качественный радиоприем с радиусом в городских застройках составит 2,5-2,6 км. Если учитывать, что прием радиосигналов вашего радиопередатчика будет осуществляться на средних и высоких этажах жилых зданий, то этот радиус действия увеличится примерно в 2-3 раза. Если принимать радиосигналы на вынесенную антенну, то радиус действия будет исчисляться десятками километров.

[OLEGUR]

Теоретически все расчитано правильно, вот только при чем здесь мощность передатчика 10 вт, если речь идет о любительских радиостанциях? Да и профессиональных портативных (не мобильных) радиостанций мощностью для VHF диапазона -5 вт, UHF - 4 вт. , выше я пока не встречал.
Удачи.

[Alco]

Я уже писал по поводу носимых радиостанций, да и Егор ua1zre тоже отписывал- не нужно тешить себя надеждой (особенно насмотревшись фильмов), что двумя "малышками" можно перекрыть чуть ли не вессь город Такое бывает только в кино, в реалии всё оооочень нааамного меньше, оссобенно в городе. И про высоту подвеса антены я тоже уже писал- город это такая большая бочка и чем ты выше из неё высунешься, тем соответственно дальше и будет зона приёма и передачи.
Давным давно, один мой хороший знакомый (к сожалению уже нет его) стоял у магазина "охота" и довольно успешно продавал носимые радиостанции си- би диапазона (27 Мгц) и на вопрос потенциального покупател: "А далеко бьёт?" он демонстрировал вызывая жену, та отвечала и он говорил- жена в квартире на ул. Маклакова, типа далеко бьёт Но цирк состоял в том, что на Маклакова в его квартире жена отвечала по стационарной радиостанции, у которой антена 5/8 "футура" стояла на крыше 9-ти этажного дома

[Старичок]

Теоретически все расчитано правильно, вот только при чем здесь мощность передатчика 10 вт, если речь идет о любительских радиостанциях? Да и профессиональных портативных (не мобильных) радиостанций мощностью для VHF диапазона -5 вт, UHF - 4 вт. , выше я пока не встречал.
Удачи.

Да это только в качестве примера. А вообще теория распространения радиоволн преподается всего один семестр для радиоинженеров, больше бессмысленно, слишком много загадок .

[ua1zre]

Я уже писал по поводу носимых радиостанций, да и Егор ua1zre тоже отписывал- не нужно тешить себя надеждой (особенно насмотревшись фильмов), что двумя "малышками" можно перекрыть чуть ли не вессь город Такое бывает только в кино, в реалии всё оооочень нааамного меньше, оссобенно в городе. И про высоту подвеса антены я тоже уже писал- город это такая большая бочка и чем ты выше из неё высунешься, тем соответственно дальше и будет зона приёма и передачи.
Давным давно, один мой хороший знакомый (к сожалению уже нет его) стоял у магазина "охота" и довольно успешно продавал носимые радиостанции си- би диапазона (27 Мгц) и на вопрос потенциального покупател: "А далеко бьёт?" он демонстрировал вызывая жену, та отвечала и он говорил- жена в квартире на ул. Маклакова, типа далеко бьёт Но цирк состоял в том, что на Маклакова в его квартире жена отвечала по стационарной радиостанции, у которой антена 5/8 "футура" стояла на крыше 9-ти этажного дома

Степа Привет!!!! Ты прав, я отписывал и неоднократно Но почему то ребята не слухают. Даже модель подсказал на какую обратить внимание. В ней хотя бы соотношение цена качество. Китайцы молодцы - шлепают радейки с прямым преобразованием по 1500 тыс, а народ гребет, потом жалуется. Про аккумуляторы в данных станциях - отдельная песня : настоящие китайские
Вообщем друзья -кому для грибов и ягод - берите китайцев. Кому для моря и просто надежные - смотрите на станции фирм Icom, Yaesu. У самого Yaesu FT -60r уже 6 год и эксплуатация жесткая. No problem

[Бонч]

где то читал что с индексом FT китаец, vertex , а VX чисто японец?
а что можно сказать про Yaesu VX-6R / VX-6 R?
вернее в другом вопрос..
видел в продаже ее с диапазонами 144-146 или 144-148 МГц; 222-225 МГц (в американской версии); 430-440 или 430-450 МГц ... можно ли в Мурманске перешить ее под диапазоны 137-174, 222-230 и 420-469 МГц?
понравилось что она принимаем от 0.5 до 999 МГц

[vlasto1]

Вот такая малышка 16 км конечно не пробивала по сопкам, но посмотрел по космоснимку один из сеансов по прямой 5.3 км по сопкам, по воде может и больше возьмёт.

[Alco]

Вот такая малышка 16 км конечно не пробивала по сопкам, но посмотрел по космоснимку один из сеансов по прямой 5.3 км по сопкам, по воде может и больше возьмёт.

Владимир, приветствую! У меня валяется парочка таких радюшек на 430 Мгц (пользую в паре для связи между избой и речкой и т.п. ) Сеанс в 5,3 км конечно возможен, как например в некоторые дни у таксистов Мурманска наступают непонятки- вызывает диспетчер и отправляет на невский проспект или ладожский вокзал Это так называемое "прохождение". В моей радиолюбительской практике были случаи когда я вызывая во время "прохождения" дальних корреспондентов на 27 Мгц при мощности 4Вт, через некоторое время слышал сам же свой голос этого вызова- поясню- мой сигнал обогнул земной шарик и я его сам же и услышал Но это не говорит о том, что моя рация такая дальнобойная. Некоторые мои знакомые на УКВ работают вообще через луну (используя отражённый сигнал от луны устанавливают радиосвязи на десятки тысяч километров )

[piv211]

Да всё правильно Егор говорит. В серьёзные выходы только надёжные.
Начиная с такой.
http://www.aliexpress.com/item/FREE-SHI ... 67889.html
Читал про неё. Мощный аппарат. Но только брызгозащитный.
Вот отличный вариант.
http://www.aliexpress.com/item/radio-tr ... 32714.html

[piv211]

Стёпа! Это ж колдунство. )))

[vlasto1]

Степан, я не хвалюсь, просто написал что бывает чуть лучше чем обычно, лет 6 назад когда пара станций продавалась за 1500р, эта одна стоила 3000р, может действительно чуть качество лучше.

[Alco]

...

Дак я ж к тому, что бывает и такое расстояние перекроет- всё зависит от конкретного случая (и предыдущий пост писал как раз об этом), НО надеяться что эта "малышка" всегда будет перекрывать 5 км не нужно. Тут будет играть роль многое- пересечённость местности, деревья, овраги, сопки, качество антены, её ксв и т.д. и т.п.+++ и главное- эти радюшка на 430 Мгц имеют очень маленькую мощность выходного каскада
