Морская радиостанция

[Бонч]

Под спойлером находятся три таблицы:

Таблица частот радиостанций морского диапазона
Таблица частот LPD радиостанций 69 каналов
Таблица частот LPD восьмиканальных радиостанций
Таблица частот LDP соответствие 8 и 69 каналов
Таблица частот PMR 8 каналов

для просмотра таблиц необходимо нажать сюда

Таблица частот морской диапазон

Таблица частот LPD 69 каналов.

Таблица частот LPD 8 каналов

Таблица частот LPD 8 каналов.jpg (42.67 КБ) Просмотров: 266675

Таблица частот LDP соответствие 8 и 69 каналов

LDP 8_69.jpg (77.83 КБ) Просмотров: 260663

Таблица частот PMR 8 каналов

В ноябре 2005 года Государственной Комиссией по радиочастотам было принято решение о выделении полосы радиочастот 446.0000—446.1000 МГц для портативных радиостанций.

[serggrey]

Нуууууу не знаю .

Что именно?

Выживет ли в море Комбат 34 с заявленной честной защитой IP66 и MIL-810? (морская вода, сильные водяные струи и т.д.). Думаю - да.

Если память не изменяет у нас уже лет 5 эксплуатируется 6-ваттный Standart Horison 750 и всякие китайские поделки. Последние как FM-радио весьма неплохи
Разница в качестве при использовании как раз стоит разницы в цене брендов с ебэй и китайских радиек с алиекспресса.

Плавающие -это хорошо, но. На всех плавающих емкость аккумулятора не превышает 1200mAh.
Icom пару лет назад стал выпускать плавающую с 2000 mAh, я было дело загорелся купить, но чудом подвох углядел - емкость эта была при напряжении вдвое меньшей обычной.
А хочется рацию с аккумом, с которым уверен, что его можно без подзарядки юзать неделю, а то и две. Ну и высокая мощность с регулировкой подкупила в Комбате.
Напомню также про большую зависимость мощности рации от емкости/напряжения аккумулятора.
Усредненно, при половенной емкости максимальная мощность может упасть вдвое.
Соответственно, что толку с рации, которая будет плавать, но не сможет выйти на связь?

Это мое субъективное мнение, я не настаиваю

[CTMACTEP]

При выборе антенны решил руководствоваться брендом от Лоуренца рекомендованной для этих раций. Морская антенна Navico 1770 приобретенная мной для рации стандарт горизонт предназначена для обеспечения связи в морском диапазоне частот (156-163 МГц), имеет длину 1.035 метра, и обладает коэфицицентом усиления в 3 дБ.

Для защиты от воды и соли металлический штырь Navico 1770 защищен фибергласовой оболочкой, что делает проблематичным ее использование на глиссирующих судах в связи с высокой вероятностью поломки пластика, очень тоненькая на мной взгляд, но гибкая

Для установки антенны 1770 требуется крепление Navico 1815 или 1810. Кронштейн Navico 1815 с заваливающим устройством предназначен для крепления морских антенн Navico 1770 на горизонтальную или вертикальную поверхность. Navico 1815 позволяет регулировать угол наклона антенны в двух плоскостях, для удобства регулировки, в одной из плоскостей, сделана специальная ручка. Антенна просто накручивается на крепление, что удобно при транспортировке, хранении или просто зачехления Вашего катера или яхты.

В комплекте с Navico 1815 поставляется 5 метров кабеля RG-58 и разъем PL-259, после протяжки кабеля вам не надо обжимать или паять разъем, благодаря оригинальной конструкции, вы можете просто накрутить его. Крепеж Navico 1815 изготовлен из латуни и покрыт хромом, что делает изделие пригодным к морскому использованию и придает благородный вид, достойный для дорогих яхт и катеров. Но минусом, вызванным качеством и надежностью крепления, является его вес – около килограмма. Так что, если двигатель Вашего крейсера чувствителен к лишним килограммам, то порекомендую пластиковое крепление Navico 1810 поставляется также с 5-ти метровым кабелем и удобным разъемом подходящим для стационарных раций Lowrance и Standard Horizon GX.

Следующей моей задачей является согласовать рацию Standard Horizon Explorer GX1600 и картплоттер Lowrance Elite 7 HDI , оснащеными разъемами NMEA 0183 (гнездо у лоуренца - 4-ре штекера, выход к картплоттеру у рации - 4-ре проводка) Если кто уже занимался подобным подключением - прошу подсказать - какой провод к какому штекеру )))))). Покупка доп.обрудования от лоуренца в виде кабелька за 2-4К , в мои планы не входит, и проблему соединения проводов к томуже тоже не решит.
тесь, что его контакты плотно закреплены в метал-
лических пазах, расположенных внутри держателя.
Если контакты закреплены неплотно, держатель
предохранителя может нагреваться.
6.4. КАБЕЛЬ ДЛЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ рации Standard Horizon Explorer GX1600
Цвет провода/назначение Подключение
Белый – внешний громкоговоритель (+) Подключение к внешнему динамику 4 Ом
Оплетка – внешний громкоговоритель (-) Подключение к внешнему динамику 4 Ом
Голубой – NMEA GPS вход (+) Подключение к NMEA (+) выходу GPS приемника
Зеленый – NMEA GPS вход (-)* Подключение к NMEA (-) выходу GPS приемника
Серый – NMEA DSC выход (+) Подключение к NMEA (+) входу GPS приемника
Коричневый – NMEA DSC выход (-)* Подключение к NMEA (-) входу GPS приемника

П.С. Согласование между картплоттером и рацией необходимо и в том числе и для автоматической передачи на аварийном канале 16 кроме сообщения о бедствии, еще и координаты судна, а также и прием точки бедствия на картплоттер для оказания помощи.

[Mikhail BMV]

Следующей моей задачей является согласовать рацию Standard Horizon Explorer GX1600 и картплоттер Lowrance Elite 7 HDI , оснащеными разъемами NMEA 0183 (гнездо у лоуренца - 4-ре штекера, выход к картплоттеру у рации - 4-ре проводка) Цвет провода/назначение Подключение
Голубой – NMEA GPS вход (+) Подключение к NMEA (+) выходу GPS приемника
Зеленый – NMEA GPS вход (-)* Подключение к NMEA (-) выходу GPS приемника
Серый – NMEA DSC выход (+) Подключение к NMEA (+) входу GPS приемника
Коричневый – NMEA DSC выход (-)* Подключение к NMEA (-) входу GPS приемника

СТМАСТЕР, нужно посмотреть распиновку в описании (назначение каждого пина в разъеме) разъема NMEA на эхолоте и подключить соответствующий вход к соответствующему выходу (NMEA tx, он же выход к NMEA rx, он же вход). В настройках согласовать скорость приема/передачи NMEA. В обоих устройствах должна быть одинаковая скорость, например 4800 бод.

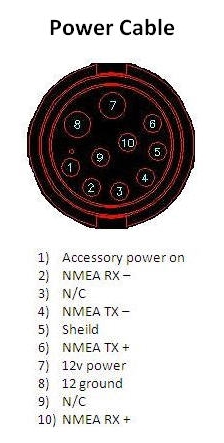

Для примера распиновка Elite-4x HDI.

NMEA Elite-4x HDI.jpg (61.48 КБ) Просмотров: 4693

Если у Вас такой же разъем, то подключение будет выглядеть так:
картплоттер провод радиостанции
pin 2 NMEA rx- к Коричневый – NMEA DSC выход (-)
pin 4 NMEA tx- к Зеленый – NMEA GPS вход (-)
pin 6 NMEA tx+ к Голубой – NMEA GPS вход (+)
pin 10 NMEA rx+ к Серый – NMEA DSC выход (+).

[Mikhail BMV]

В добавлении, нашел на оф.сайте разъем вашего устройства.
Совпадает с тем, что в предыдущем сообщении.Lowrance Elite 7 HDI
Lowrance Elite 7 HDI
Так что пробуйте подключить, как было указано выше.

[сергей-флинк]

Кто нибудь выходил на связь на 73 канале в субботу 4 числа в районе Белокаменки?..Был в лесу вкл свою станцию на 73. и слышал разговор что швартоваться надо кормой...и что то еще не помню..но на рыбаков не похоже..а что то рабочее....Я попытался выйти на связь но толи меня игнорировали толи моя станция до них не добивала...Все сомневаюсь в своей станции а проверить не с кем.Никто не желает протестить?..можно не только морской диапазон

[K.C]

Кто нибудь выходил на связь на 73 канале в субботу 4 числа в районе Белокаменки?..Был в лесу вкл свою станцию на 73. и слышал разговор что швартоваться надо кормой...и что то еще не помню..но на рыбаков не похоже..а что то рабочее....Я попытался выйти на связь но толи меня игнорировали толи моя станция до них не добивала...Все сомневаюсь в своей станции а проверить не с кем.Никто не желает протестить?..можно не только морской диапазон

Да там кто угодно мог выходить. На 16 пост можно позвать, и перевести на другой канал. Канал вызова..

[HAN661]

Добрый день.
Кто может присоветовать подойдет ли автомобильная радиостанция для выхода в море?
Заранее благодарен.

[Анатолий Смирнов]

Добрый день.
Кто может присоветовать подойдет ли автомобильная радиостанция для выхода в море?
Заранее благодарен.

нет тебе нужны 16 канал частота156800 и 73 рыбацкий для общения с другими рыбаками 156675 частота у автомобильных таких частот нет

[ua1zre]

у автомобильных таких частот нет

Смелое утверждение....Берем Yaesu-8800, Yaesu-7800, Alinco DR-130 или Wouxun KG-920(950) - это чистые автомобилки, в которых перекрывается RX-TX 134-176.

Кто может присоветовать подойдет ли автомобильная радиостанция для выхода в море?

Вам не подойдут авторадиостанции, которые используют дальнобойщики на трассе. Там используется диапазон 27 МГц, он же СиБи, он же гражданский. Средняя цена их 3500-6000 русских.
Смотрите радио, которые описал выше. Их цена начинается от 10-12 тыщ рублей.
ЗЫ: не забывайте, что если установка планируется в открытой рубке, не все автомобилки влагозащищены.

[timoxa13]

....Берем Yaesu-8800, Yaesu-7800, Alinco DR-130 или Wouxun KG-920(950) - это чистые автомобилки, в которых перекрывается RX-TX 134-176.....

забыли пояснить что данные модели не работают на 27МГц
и кто-то пользуется ими также широко в РФ как таксистскими (27МГЦ)?

[ua1zre]

Дак вроде и речь и не велась о том какую радиостанцию выбрать таксисту для выхода в море...
Если необходима универсальная(и в море и за рулем) то Wouxun kg-uv950p имеет следующие ТТХ - TX 26-29.995MHz / 50-53.995MHz / 136-174.995MHz / 400-480.995MHz

[timoxa13]

во...вот это вешч! только у нас в РФ вряд ли купишь в магазине, а на иносайтах 325-360$ = 22100-24500 минимум...но это другой вопрос

[ua1zre]

Неправда В России она стоит 18400 с пересылкой

[timoxa13]

где?! https://www.google.ru/search?q=Wouxun+k ... 1%82%D1%8C
сплошные форумы с обсуждениями и пара ссылок на АЛИ и ШОПОТАМ)) и цены как указал, на янднкс-маркете о таком товаре ничего не знают

[ua1zre]

Тимофей Вам необходимо купить? Если да , обратитесь ко мне в личку. Выкладывать адреса магазинов я не буду, потому как существуют магазины, которые работают только по наличию разрешения. Ведь работа на частотах 136-174 МГц требует соответствующей лицензии.

[timoxa13]

всё понял, Егор, спасибо))

[viking]

щас притащили 2 рации работяги - морские каналы отсутствуют. завтра в работу отдавать. забил все каналы, но смотрю что прием и передача отличаются на некоторых каналах. как проверить в работе? вроде 12 и 16 слышу, сижу дома - грят на суше нельзя использовать такие рации.

[Бонч]

щас притащили 2 рации работяги - морские каналы отсутствуют. завтра в работу отдавать. забил все каналы, но смотрю что прием и передача отличаются на некоторых каналах. как проверить в работе? вроде 12 и 16 слышу, сижу дома - грят на суше нельзя использовать такие рации.

Илья!
ты чего то запутался..
как это морские каналы отсутствуют? ты же настроил 12 и 16, а это и есть морские каналы. см. первое сообщение на странице, там под спойлером сетка каналов.
настрой обе на 12 канал, если слышишь переговоры того же мурманск-трафика, выйди с сообщение проверка связи, на второй рст должен быть прием. аналогично проверяешь вторую. и также на 16 канале.
что значит нельзя использовать на суше? если портовые работы, то один на берегу, второй на воде. дело в том, что эти радиостанции надо регистрировать, регистрация только для юрлиц. для частников не нашел. но на воде на это как бы все закрывают глаза... не знаю, на сколько верна моя информация.. интересовался этим лет 5-6 назад.

[viking]

спасибо.
они сказали что не могли связаться с буксиром.
так все каналы ввел, седня уточню на каком канале пытались.
вот им лень инструкцию прочитать то...

[Alco]

щас притащили 2 рации работяги - морские каналы отсутствуют. завтра в работу отдавать. забил все каналы, но смотрю что прием и передача отличаются на некоторых каналах. как проверить в работе? вроде 12 и 16 слышу, сижу дома - грят на суше нельзя использовать такие рации.

Если этопрофессиональная морская радиостанция, то у неё не могут отсутствовать морские каналы Кроме них там больше ничего и не может быть А вот если это радиостанция любительская (136-174МГц), то тут необходимо вручную набрать необходимые частоты морских каналов и забить их в память.
