Сообщение maliiv » 14 фев 2012, 23:21

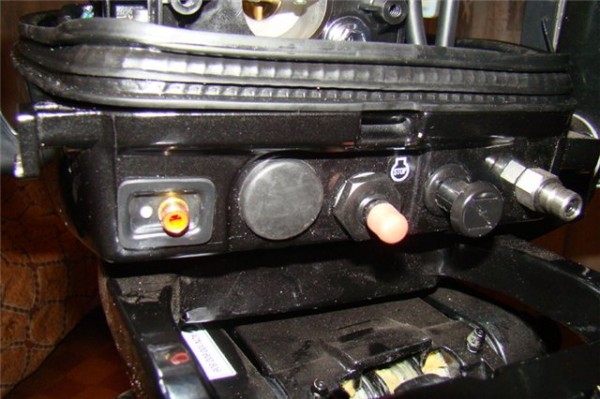

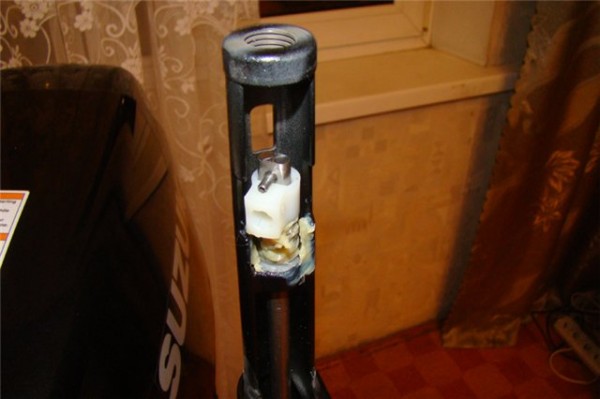

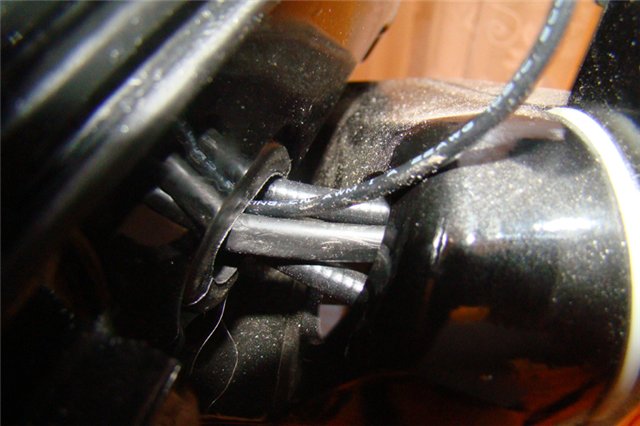

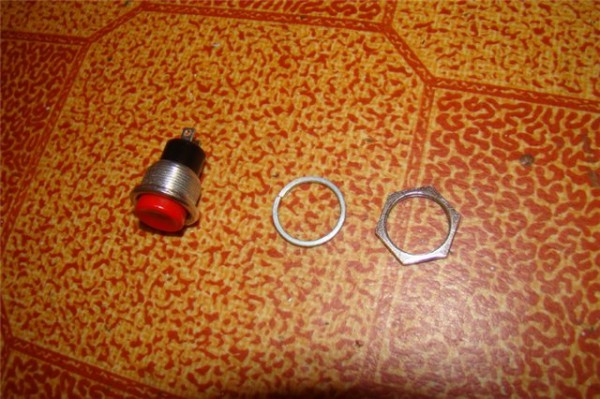

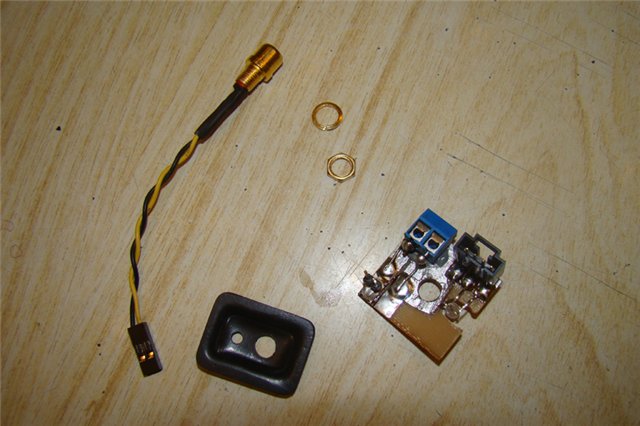

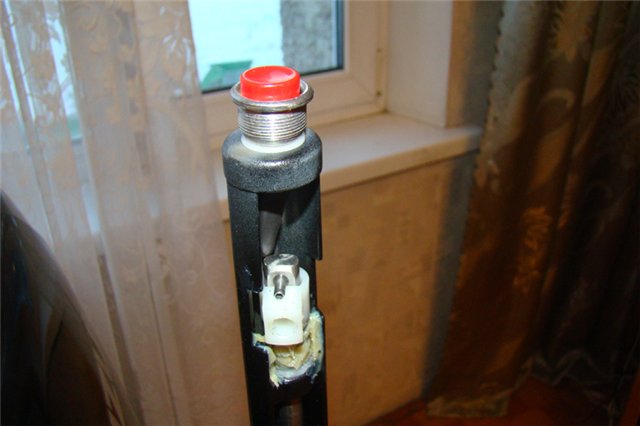

Предлагаю форумчанам свои идеи по тюнингу Сузы. Начну с у установки кнопки "стоп" в румпель, как у Мерка. Открутив болтик, снимаем ручку акселератора, и видим такую картину, как на фото...Здесь все предназначено для ее установки, япона-мать зараза упростили...Покупаем в "радиоклубе" кнопку за 30 руб. По резьбе она конечно не подходит, но этого нам и не надо - копка высокая должна быть. Подбираем шайбочку, (на фото белая пластиковая), а на карболитовую "жопку" кнопки одеваем и усаживаем термоусадки. Кнопка плотненько заходит в резьбу. Предварительно надо на нее напаять провода. Пропускать провод надо как на фото. Там даже в румпельном шарнире, есть готовое отверстие для этого провода. Короче затягиваем провода под капот, один подключаем к "массе", а второй к клемме с пластмассовой затычкой. Все...1 час работы. Зато намного удобнее во всех отношениях иметь такую кнопку на румпеле....Да, совсем забыл, кнопка стоит внутри рукоятки, от воды защищена, и нажимается через резинку рукоятки газа...
http://s57.radikal.ru/i155/1202/54/2d22e6ec0981.jpg
http://s60.radikal.ru/i167/1202/67/71cbfeab3952.jpg
http://s017.radikal.ru/i401/1202/20/a7023c918ef8.jpg
http://s018.radikal.ru/i519/1202/61/05ae976918bb.jpg
http://i081.radikal.ru/1202/a7/30bdc6e279cf.jpg
http://s44.radikal.ru/i103/1202/4a/f950cd1d3ba1.jpg
http://s45.radikal.ru/i110/1202/08/75f8c552b530.jpg
http://s017.radikal.ru/i423/1202/00/501573e70632.jpg
Подскажите кто нить, как в этом форуме вставлять много фото. А то так вот через радикал замучаешся все выкладывать...
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Объявления

Re: Тюнинг SUZUKI DT 15S

Сообщение STORM » 14 фев 2012, 23:24

1
Вложения
Последний раз редактировалось Волхв 16 фев 2012, 23:38, всего редактировалось 1 раз.
Аватара пользователя
STORM
Активист

Сообщения: 2319
Зарегистрирован: 08 июн 2010, 22:31
Откуда: Мончегорск
Благодарил (а): 303 раз.
Поблагодарили: 327 раз.
Имя: Анатолий
Дополнительная информация: anatolij67@mail.ru
Техника: Прогресс 4 + Суза 30.

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 14 фев 2012, 23:29

И как это сделали? Че тайна за 7-ю замками?
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Re: Тюнинг SUZUKI DT 15S

Сообщение Елена, Мурманск » 14 фев 2012, 23:30

maliiv писал(а):И как это сделали? Че тайна за 7-ю замками?

maliiv писал(а):Подскажите кто нить, как в этом форуме вставлять много фото. А то так вот через радикал замучаешся все выкладывать...


не-е-е нет ни какой тайны .
если выкладываете через "Радикал", то копируйте ВТОРУЮ ссылку.
В пункте ответ, есть пункт "Добавить файл, вот на него нажимаете, открывается окно и вставляете фотки из Вашего компа.

PS
Сейчас посмотрю картинки.
Аватара пользователя
Елена, Мурманск
Активист

Сообщения: 3925
Зарегистрирован: 12 фев 2010, 23:47
Откуда: Мурманск
Благодарил (а): 98 раз.
Поблагодарили: 226 раз.
Имя: Елена

Re: Тюнинг SUZUKI DT 15S

Сообщение Волхв » 14 фев 2012, 23:42

maliiv, смотри тему по рисункам: viewtopic.php?f=38&t=617
Кто сгорел, того не подожжешь...
Аватара пользователя
Волхв
Бывалый

Сообщения: 9718
Зарегистрирован: 09 апр 2011, 19:03
Откуда: Мурмаши
Благодарил (а): 4307 раз.
Поблагодарили: 4796 раз.
Имя: Лёха
Дополнительная информация: .
И мажет сгоревшую спину кефиром
Глупый Фома без креста и квартиры
Мне даже не верится
Что я живу...

volhvar/собака/mail.ru
Техника: Badger HD 350-Тоха 25
телефон: 9212732692

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 14 фев 2012, 23:46

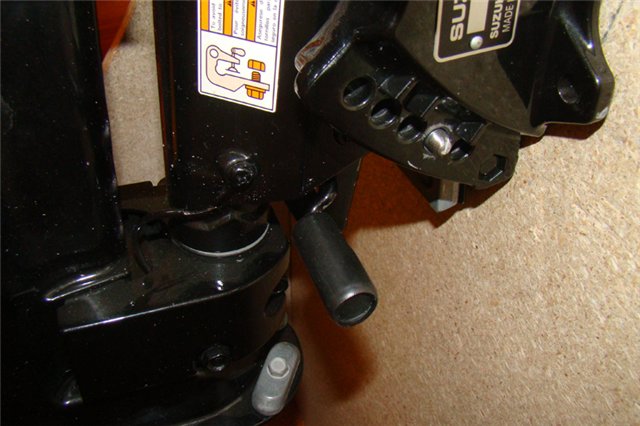

В топике по Сузе поглядел, привязывать штырь предлагаете...А вот на 4-х тактнике 6-ке Сузе этот штырь по человечески сделан...Я скопировал оттуда идею...Защелка сделана с компьютерной планки. Пружина от видика...
Вложения
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 15 фев 2012, 01:16

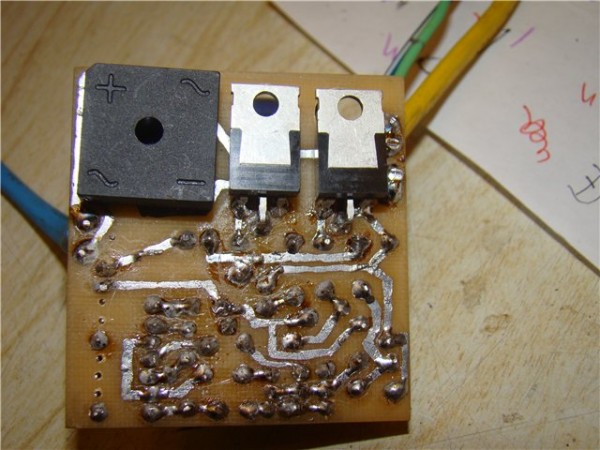

Схема бортового электропитания, у меня своя. Продумывалась, с учетом многих требований, продиктованных многолетней практикой. Уст-во позволяет заряжать АБ телефонов, эхолотов и навигаторов без дополнительной АБ, которую любят использовать для сглаживания пульсаций. Поскольку генератор, начинает полноценно работать, около 1000 об, при троле, надо знать, выдает ген напряжение нормальное для зарядки АБ или нет. Соответственно, отсюда будет зависеть скорость трола. Поэтому в данном уст-ве, имеется дискретный волтметр на 3-х цветном светодиоде. Схему самого регулятора напряжения, я позаимствовал с мотолодки, добавив большой кондер, а схема вольтметра, почти своя. Выкладываю схему, и монтаж блока под капотом. Чего не понятно, если кто заинтересуется - спрашивайте...

Для ограничения зарядного тока, для разных типов АБ, и для питания лесного светодиодного освещения, имеется так же генератор тока, собственной конструкции, но это отдельная тема...
Вложения
Последний раз редактировалось Волхв 16 фев 2012, 22:01, всего редактировалось 1 раз.
Причина: радикал ф топку!
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Re: Тюнинг SUZUKI DT 15S

Сообщение Бонч » 15 фев 2012, 08:16

Елена, Мурманск писал(а):
maliiv писал(а):И как это сделали? Че тайна за 7-ю замками?

maliiv писал(а):Подскажите кто нить, как в этом форуме вставлять много фото. А то так вот через радикал замучаешся все выкладывать...


не-е-е нет ни какой тайны .
если выкладываете через "Радикал", то копируйте ВТОРУЮ ссылку.
В пункте ответ, есть пункт "Добавить файл, вот на него нажимаете, открывается окно и вставляете фотки из Вашего компа.



оффф... радикал классный ресурс. но часто, когда удаляются с него картинки, видишь на форуме пустой квадрат... сообщение теряет смысл..
лучше, по моему мнению, использовать внутренние возможности форума... опять же загрузка картинок со стороних источников может увеличить скорость загрузки странички.
«Was mich nicht umbringt, macht mich stärker…»
Friedrich Wilhelm Nietzsche
Аватара пользователя
Бонч
.

Сообщения: 25913
Зарегистрирован: 13 дек 2009, 08:30
Откуда: Мурманск
Благодарил (а): 19657 раз.
Поблагодарили: 16281 раз.
Имя: Александр
Техника: Bayliner Capri 1952 + Mercruser 3,0 + Mercury 6; MPS II (3.2 TD, 4AT, snorkel Safari, body lift - 4 sm, перед Tough Dog (+ 50 sm)+ KONI 88-5390 Heavy Track Raid, зад Lovells Suspension (+2") + KONI 90-5458 Heavy Track Raid + Сooper Discoverer STT 285/75 r17 + Come Up Seal DS 9,5)

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 15 фев 2012, 08:50

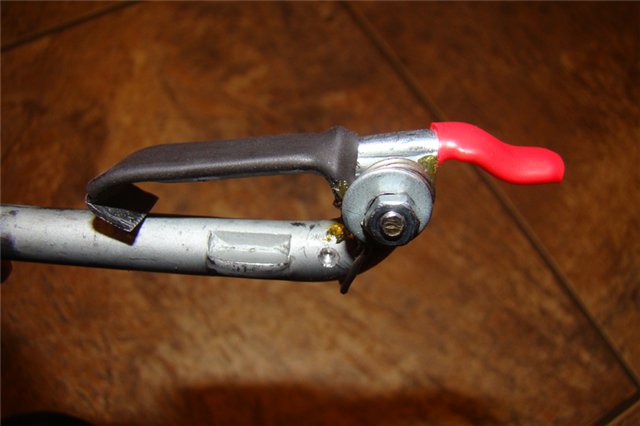

В процессе изготовления стопор двигателя в прямом положении румпеля. Вещь №1 при тролинге. Столько уже лесок поперепуталось, из за того, что двиг на малых закручивает, лодка с курса уходит, пока куму вываживаешь...На Мерках есть такой стопор, поездив с товарищем на нем, себе на Сузу захотелось...Доделаю, поделюсь конструкцией. Оговорюсь сразу, мотор у меня новый, и разбирать его мне не хотелось, стопор был придуман без изменений чего либо в моторе...
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Re: Тюнинг SUZUKI DT 15S

Сообщение Елена, Мурманск » 15 фев 2012, 09:03

Бонч писал(а): оффф... радикал классный ресурс. но часто, когда удаляются с него картинки, видишь на форуме пустой квадрат... сообщение теряет смысл..
лучше, по моему мнению, использовать внутренние возможности форума... опять же загрузка картинок со стороних источников может увеличить скорость загрузки странички.


совершенно верно , есть на Радикале такое дело, если картинки месяц не смотрят , а пользователь не зарегистрирован, то фотки с Радикала удаляются.
Аватара пользователя
Елена, Мурманск
Активист

Сообщения: 3925
Зарегистрирован: 12 фев 2010, 23:47
Откуда: Мурманск
Благодарил (а): 98 раз.
Поблагодарили: 226 раз.
Имя: Елена

Re: Тюнинг SUZUKI DT 15S

Сообщение may » 15 фев 2012, 15:49

maliiv писал(а):Схема бортового электропитания, у меня своя. Чего не понятно, если кто заинтересуется - спрашивайте...

Offtopic: Все-таки люди, разбирающиеся в электронике, для меня пожизненно - полубоги. И чо я в институте на автоматику не ходил... Да и на электротехнику тоже :-)
Уважаю. :uch_tiv:
"Если выпало в Империи родиться,
лучше жить в глухой провинции у моря."
Аватара пользователя
may
Рыцарь Непечатного Образа

Сообщения: 4453
Зарегистрирован: 08 янв 2010, 21:30
Откуда: Мурманск
Благодарил (а): 1009 раз.
Поблагодарили: 1935 раз.
Имя: Алексей

Re: Тюнинг SUZUKI DT 15S

Сообщение Елена, Мурманск » 15 фев 2012, 18:40

maliiv , правильный подход к моторчику, нужными вещами доукомплектовали.
...МОЛОДЕЦ.
ЗЫ/
А естьчёищё?
Аватара пользователя
Елена, Мурманск
Активист

Сообщения: 3925
Зарегистрирован: 12 фев 2010, 23:47
Откуда: Мурманск
Благодарил (а): 98 раз.
Поблагодарили: 226 раз.
Имя: Елена

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 15 фев 2012, 20:54

Елена, Мурманск писал(а):maliiv , правильный подход к моторчику, нужными вещами доукомплектовали.
...МОЛОДЕЦ.
ЗЫ/
А естьчёищё?

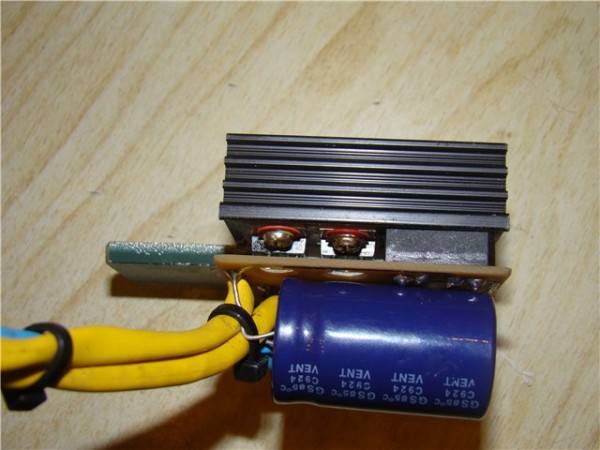

Универсальный генератор тока (в 2-х вариантах), для зарядки батарей любого типа, и питания светодиодных фонарей большой мощности (самодельных), сами фонари на 5W диодах PHILIPS, налобник на таком же диоде, крепеж эхолота на УКБ в моноблоке с АБ и прикуривателем, стопор движка (покрашу, соберу, потом выложу). Чего интересует то???
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Re: Тюнинг SUZUKI DT 15S

Сообщение Елена, Мурманск » 15 фев 2012, 21:09

maliiv писал(а): светодиодных фонарей большой мощности (самодельных), сами фонари на 5W диодах PHILIPS,



Меня вот это интересует.
Фоточку бы фонарей... :du_ma_et: , на сколько бьёт луч (примерно, в метрах) , какое световое пятно?.
У Вас есть ходовые огни? (красный, зелёный) , простые или на светодиодах? .....хотя "надувастикам они не нужны :ne_vi_del: , так что скорее всего нет ..
Аватара пользователя
Елена, Мурманск
Активист

Сообщения: 3925
Зарегистрирован: 12 фев 2010, 23:47
Откуда: Мурманск
Благодарил (а): 98 раз.
Поблагодарили: 226 раз.
Имя: Елена

Re: Тюнинг SUZUKI DT 15S

Сообщение STORM » 15 фев 2012, 21:17

Что есть такое "Универсальный генератор тока (в 2-х вариантах), для зарядки батарей любого типа" ,применительно к подвесному мотору.....???... :du_ma_et:
Последний раз редактировалось STORM 15 фев 2012, 21:21, всего редактировалось 1 раз.
Аватара пользователя
STORM
Активист

Сообщения: 2319
Зарегистрирован: 08 июн 2010, 22:31
Откуда: Мончегорск
Благодарил (а): 303 раз.
Поблагодарили: 327 раз.
Имя: Анатолий
Дополнительная информация: anatolij67@mail.ru
Техника: Прогресс 4 + Суза 30.

Re: Тюнинг SUZUKI DT 15S

Сообщение Елена, Мурманск » 15 фев 2012, 21:19

STORM писал(а):Что есть такое "Универсальный генератор тока (в 2-х вариантах), для зарядки батарей любого типа" применительно к подвесному мотору.....???... :du_ma_et:



Анатолий, может для 6 и 12 Вольт?
Аватара пользователя
Елена, Мурманск
Активист

Сообщения: 3925
Зарегистрирован: 12 фев 2010, 23:47
Откуда: Мурманск
Благодарил (а): 98 раз.
Поблагодарили: 226 раз.
Имя: Елена

Re: Тюнинг SUZUKI DT 15S

Сообщение STORM » 15 фев 2012, 21:22

Не знаю..... Дождёмся конструктора......
Аватара пользователя
STORM
Активист

Сообщения: 2319
Зарегистрирован: 08 июн 2010, 22:31
Откуда: Мончегорск
Благодарил (а): 303 раз.
Поблагодарили: 327 раз.
Имя: Анатолий
Дополнительная информация: anatolij67@mail.ru
Техника: Прогресс 4 + Суза 30.

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 15 фев 2012, 21:33

Генератор тока, это источник тока...как еще объяснить...АБ заряжается не напряжением, а током. Светодиоды тоже кормятся током. К примеру АБ для эхолота 7а/ч, ток ей нужен 700 мА, АБ от навигатора 2,7а/ч, ток нужен 270 мА, светодиод на фонаре можно кормить от 500 мА до 1,5 А в зависимости от "здоровья" АБ. Устройство поэтому и универсальное, что позволяет удовлетворить все эти нужды "в одном флаконе". В двух вариантах потому, что я делал еще друзьям, и им упростил, там ток задан жестко 700 мА - для фонаря и зарядки АБ эхолота от ПЛМ. Себе более сложное - плавная регулировка тока с цифровой индикацией до 2А (мне больше не надо, физически до 6А, но я ограничил до 2-х)
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь

Re: Тюнинг SUZUKI DT 15S

Сообщение sergiolibe » 15 фев 2012, 21:36

Молодец, Уважаю таких людей. Теперь если что знаем к кому обратится. С кнопкой вообще нормалек.
Аватара пользователя
sergiolibe
Активист

Сообщения: 3436
Зарегистрирован: 07 апр 2010, 22:01
Откуда: Мурмаши-Видяево-Мурманск
Благодарил (а): 179 раз.
Поблагодарили: 366 раз.
Имя: Сергей
Техника: Nissan Almera, Outlender, Yamaha 30, BADGER 430 HD. CF 500A
skype: sergiolibe-
телефон: 9113039350

Re: Тюнинг SUZUKI DT 15S

Сообщение maliiv » 15 фев 2012, 22:13

Можно и пообщаться...
Касатка-385 + Susuki DT 15S
Аватара пользователя
maliiv
Активист

Сообщения: 139
Зарегистрирован: 14 фев 2012, 20:32
Откуда: Мончегорск
Благодарил (а): 6 раз.
Поблагодарили: 58 раз.
Имя: Игорь
