**hiv** » 17 фев 2015, 21:57

Впоследствии вертикальный вал был укорочен еще на 5 см. Далее нарезаем шлицы для посадки головки на "12"

Объявления

**Крокозябр** » 17 фев 2015, 21:57

hiv писал(а):
Крокозябр писал(а):Надо было грунтануть и покрасить или это будет делаться после сборки?

Пока не знаю как покрасить чтоб не облезло. Для покраски люминя нужен фосфатирующий грунт. У нас в лабазах я токого не встречал.
Может кто подскажет бюджетную технологию покраски люминя/силумина???

Я знаю только одного человека (в Мурманске), кто красит лодки (в тч люминь и амг) не только гелькоутом, но и 2К эп. красками (и другими) по кислоте.
Я думаю ты сам знаешь кому писать и/или звонить для встречи с лодкоделом?

**hiv** » 17 фев 2015, 22:03

Крокозябр писал(а):Я знаю только одного человека (в Мурманске), кто красит лодки (в тч люминь и амг) не только гелькоутом, но и 2К эп. красками (и другими) по кислоте.
Я думаю ты сам знаешь кому писать и/или звонить для встречи с лодкоделом?

**Крокозябр** » 17 фев 2015, 22:10

hiv писал(а):

PS
вот и поговорили :-)

**hiv** » 17 фев 2015, 22:32

Крокозябр писал(а):
hiv писал(а):

PS
вот и поговорили

честно не знаю о ком идет речь :nez-nayu:

**hiv** » 17 фев 2015, 22:33

2 Крокозябр :
Позырил личку. Спасибо! :dr_ink:

**hiv** » 17 фев 2015, 22:35

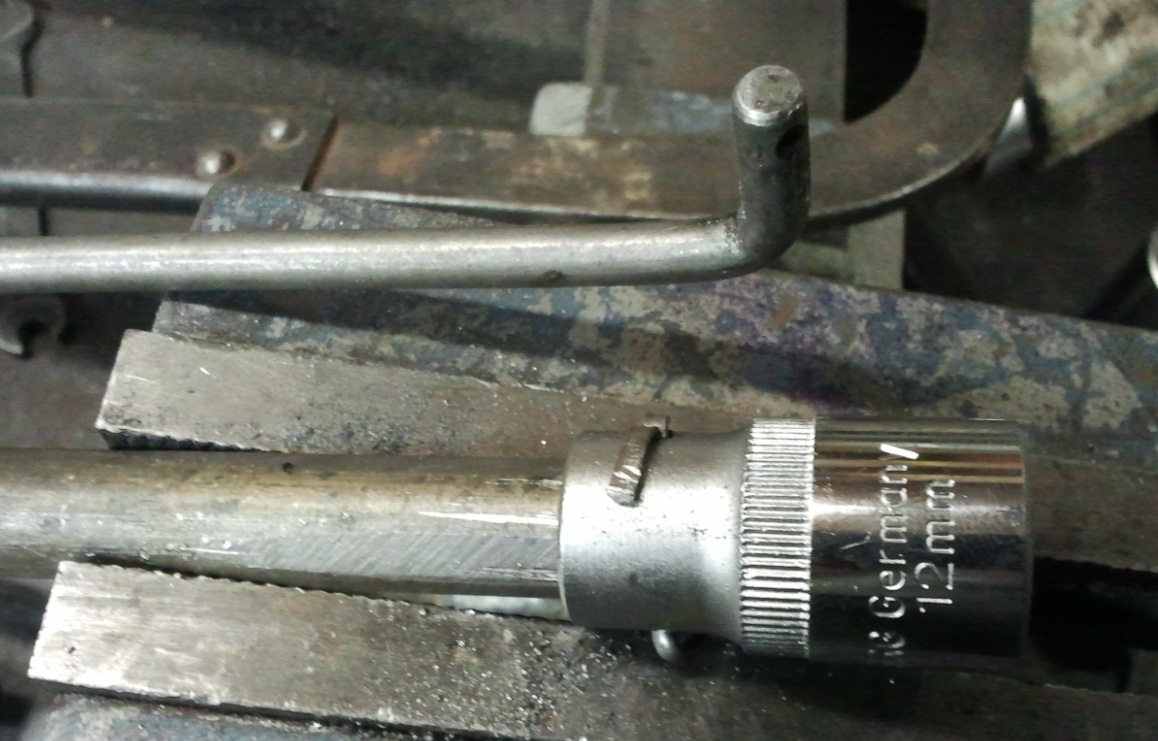

Переходник вертикальный вал- коленвал представляет собой 12-ти гранную головку на "12" соединенную посредством квадрата 1/2" с 6-ти гранной удлиненной головкой на 22.
Квадрат на 1/2" сделал из удлинителя.

**hiv** » 17 фев 2015, 22:37

Головка

**girvas** » 17 фев 2015, 22:38

А не свернёт?
Я парочку таких свернул,когда гайки срывал :hi_hi_hi:

**hiv** » 17 фев 2015, 22:49

girvas писал(а):А не свернёт?
Я парочку таких свернул,когда гайки срывал

Данную идею стырил с форума "мотолодка" :-)

Вроде никто не жаловался. :-):

**hiv** » 17 фев 2015, 22:53

Схематический рисунок соединения вала двигателя с головкой.
(Фото не мое. Немного подправил шпонку. В оригинале шпонка из гвоздя, у меня шпонка квадратного сечения.)

**hiv** » 17 фев 2015, 23:01

Чертеж муфты найденный на просторах инета.

**mikele** » 18 фев 2015, 09:05

hiv писал(а):. Для покраски люминя нужен фосфатирующий грунт. У нас в лабазах я такого не встречал.
Может кто подскажет

На вырванную фразу ответ - в Армаде, грунт вл-02, 220 рублей кг.

**hiv** » 18 фев 2015, 12:59

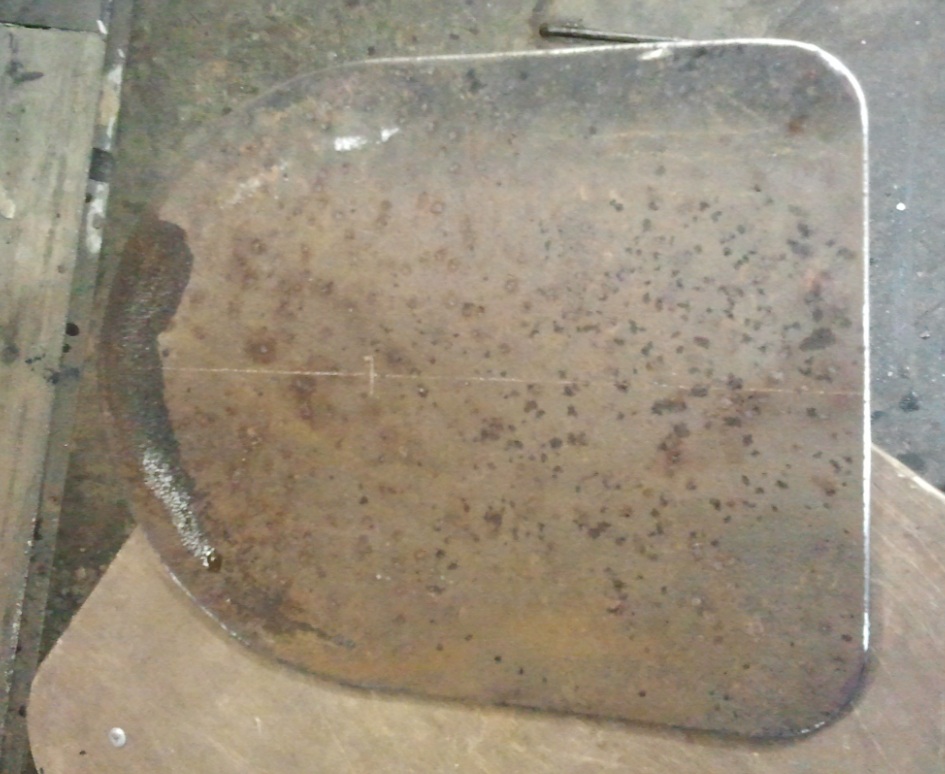

Далее приступил к изготовлению переходной плиты. Из листа железа толщиной 3 мм была вырезана заготовка.

**hiv** » 18 фев 2015, 13:03

Наметил центр, очертил окружность и отпилил края.

**hiv** » 18 фев 2015, 13:10

Вырезал отверстие под вал. (Для дальнейшей ориентации плиты и регулировок диаметр отверстия взят с запасом.)
Далее фиксируем заготовку и размечаем отверстия под шпильки крепления мотора к плите.

**hiv** » 18 фев 2015, 13:18

Два отверстия в моторе пришлось рассверлить.

**hiv** » 18 фев 2015, 13:21

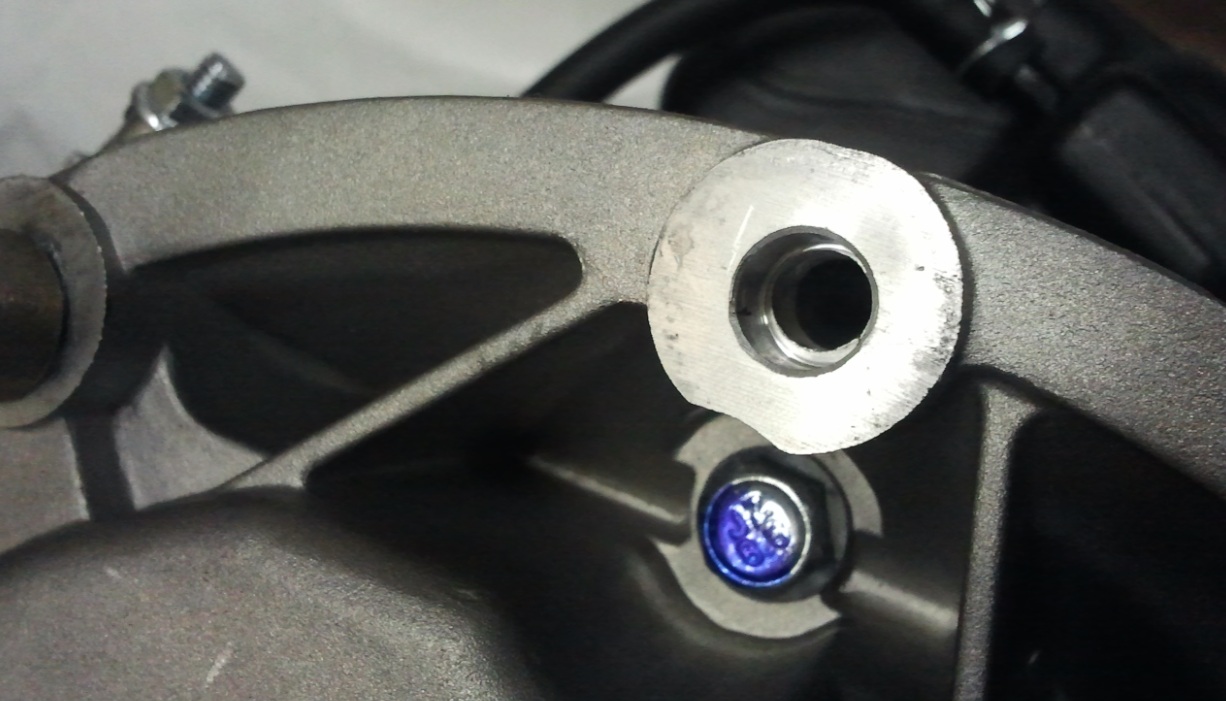

Дистанционные втулки были изготовлены из нержавеющей трубки. (Впоследствии были укорочены на 15 мм)

**hiv** » 18 фев 2015, 13:22

Общий вид плиты.

**hiv** » 18 фев 2015, 13:22
